《2025年一课一练创新练习九年级物理人教版》

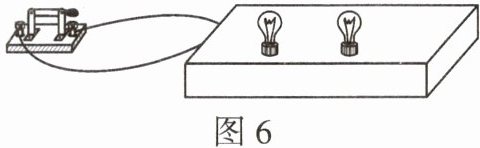

8.(2024·成都)如图 6 所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是 (B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： 8.B 【解析】纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮，说明盒内一定有电源，但不一定是两节电池；闭合开关两灯都亮，断开开关两灯都不亮，两灯可能串联，也可能并联（开关在干路上）。

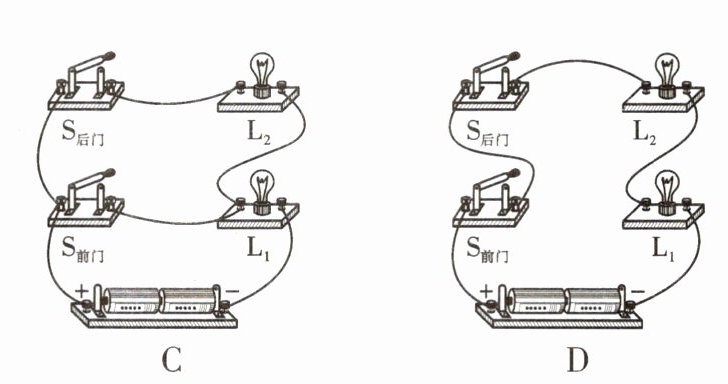

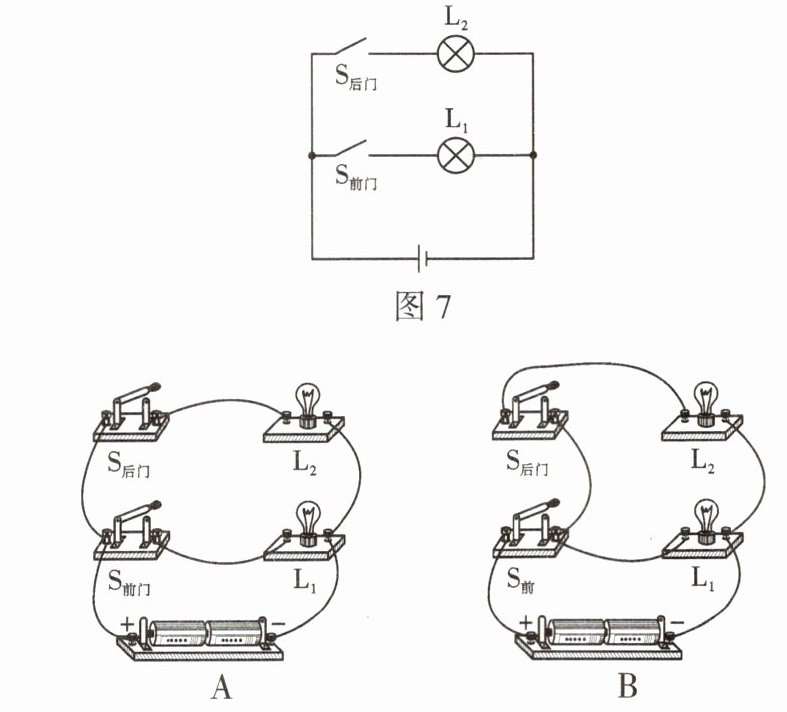

9.某同学为学校的传达室设计了如图 7 所示的电路，前门来人按下开关时$L_1$亮，后门来人按下开关时$L_2$亮。下列选项与电路图对应的是(A)

答案： 9.A 【解析】根据电路图可知，两个灯泡并联接入电路中，开关S前门控制L₁，开关S后门控制L₂，故A正确。

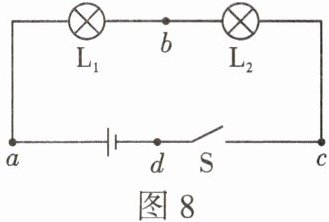

10.如图 8 所示，闭合开关$S$时，灯泡$L_1$、$L_2$都不亮；用一根导线的两端接触$a$、$b$两点时两灯都不亮；接触$b$、$c$两点时，两灯不亮；接触$c$、$d$两点时，两灯都亮。由此可以判断(D)

A.$L_1$断路
B.$L_2$短路
C.开关$S$短路
D.开关$S$断路

答案： 10.D

11.李明同学在学习串联电路时，按要求把两个灯泡$L_1$、$L_2$接入电路。
(1)在连接电路时，开关必须断开；电路连接完后，闭合开关，两个灯泡都发光。
(2)李明同学认为一个开关能够控制全部用电器的电路就是串联电路，这种说法是错误的（选填“正确”或“错误”），理由是并联电路中，干路中的开关控制所有用电器。
(3)老师拿来一个有两个小灯泡且都亮着但看不到接线情况的盒子，你如何能快速判断这个电路是不是串联电路？做法：拧下其中的一个灯泡。
依据：串联电路中，各个用电器相互影响；并联电路中，各个用电器可以独立工作。
(4)李明按图 9 连接串联电路，闭合开关，发现两灯都不亮，电源、开关都没有故障。现在李明手上只有一根导线，请你帮他检查是哪个灯泡断了。做法和现象：用一条导线并联在灯泡$L_1$的两端，$L_2$发光。结论是灯泡$L_1$断路。（写出一种可能即可）

答案： 11.
(1)断开
(2)错误 并联电路中，干路中的开关控制所有用电器
(3)拧下其中的一个灯泡 串联电路中，各个用电器相互影响；并联电路中，各个用电器可以独立工作
(4)用一条导线并联在灯泡L₁的两端，L₂发光 L₁
