《2025年一课一练创新练习九年级物理人教版》

1. 跨学科 物理学与日常生活 在家庭电路中，串联在电路中的保险丝，其电阻比较大，熔点比较低，当电流过大时，保险丝升温熔断，切断电路。家庭电路中的空气开关的作用是当家庭电路中电流过大时，自动切断电路，起到保护电路的作用，它与家庭电路中其他用电器的连接方式是串联。

答案： 1.低 电流 串

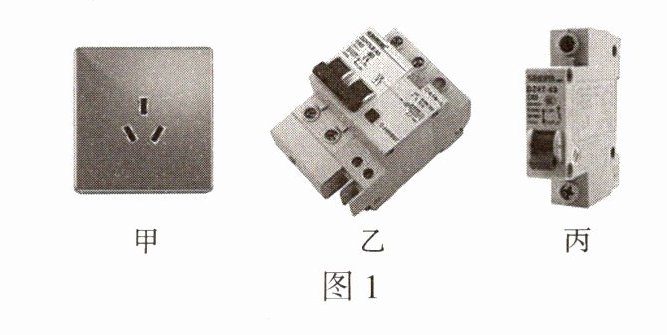

2. 跨学科 物理学与日常生活 图 1 甲是家庭电路中常见的三孔插座，在安装时最上面的插孔应该是与保护线相连的。现在家庭电路中都装有以下两种保护装置：A.漏电保护断路器(图 1 乙)；B.空气断路器(图 1 丙)。当发生触电事故时，保护装置A(选填“A”或“B”)将首先切断电源保护用电器和人身安全。

答案： 2.保护线 A

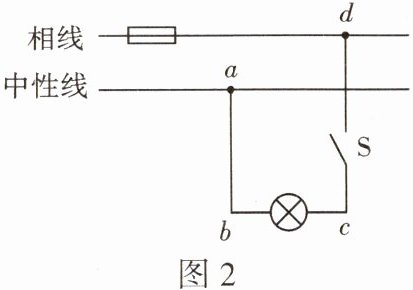

3. 如图 2 所示，闭合开关 S 后，电灯亮，用测电笔测试图中的 a、b、c、d 四点，能让测电笔发光的点为d、c。

答案： 3.d、c

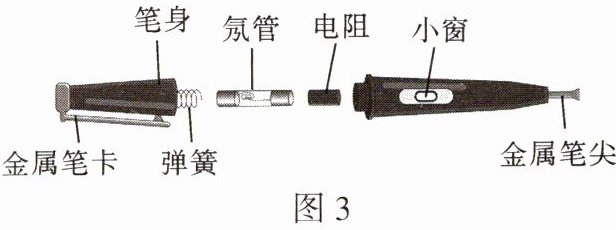

4. 图 3 是测电笔的构造图，下列关于测电笔的说法正确的是(D)

A.测电笔中的电阻阻值较小
B.使用测电笔时，人与测电笔是并联的
C.使用测电笔时，手不能触碰到任何导体部分
D.正确使用测电笔检测相线时，氖管会发光

答案： 4.D

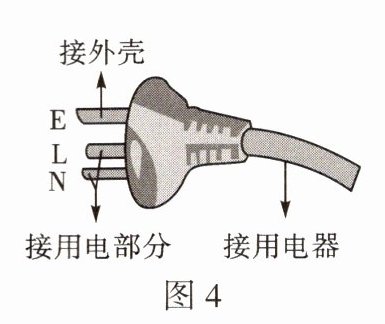

5. 跨学科 物理学与日常生活 如图 4 所示，细心的小敏同学发现三脚插头标“E”的插脚要稍长些，其作用是(B)

A.插插头时外壳先接保护线，拔插头时外壳先断开保护线
B.插插头时外壳先接保护线，拔插头时外壳后断开保护线
C.插插头时外壳后接保护线，拔插头时外壳先断开保护线
D.插插头时外壳后接保护线，拔插头时外壳后断开保

护

线

答案： 5.B

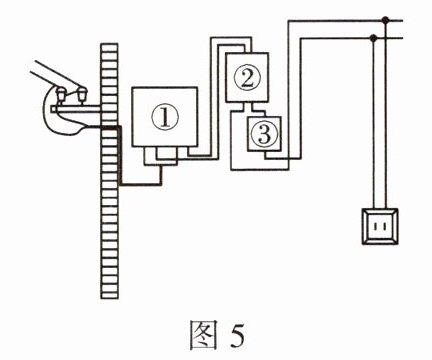

6. 跨学科 物理学与日常生活 图 5 是某同学家部分家庭电路的示意图，其中①②③应安装的元件依次是(D)

A.总开关、电能表、保险装置
B.总开关、保险装置、电能表
C.电能表、保险装置、总开关
D.电能表、总开关、保险装置

答案： 6.D
