《2025年一课一练创新练习九年级物理人教版》

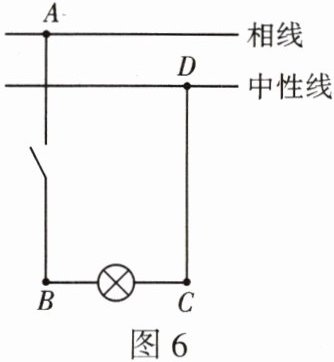

7. 如图 6 所示的电路中，开关闭合后，若灯泡不发光，用测电笔分别检测 A、B、C、D 四点，发现四个点都能使测电笔的氖管发光，则电路中的故障可能是(A)

A.中性线断了
B.相线断了
C.灯泡断路
D.开关短路

答案： 7.A 【解析】用测电笔判断家庭电路故障：如果被检测导线是相线，氖管就会发光；如果笔尖接触的是中性线，氖管就不发光；若各处试电笔都发光，则是中性线断了；若各处测电笔都不发光，则是相线断了。如图所示的电路中，开关闭合后，若灯泡不发光，用测电笔分别检测A、B、C、D四点，发现四个点都能使测电笔的氖管发光，则电路中的故障可能是中性线断了，故A符合题意，BCD不符合题意。

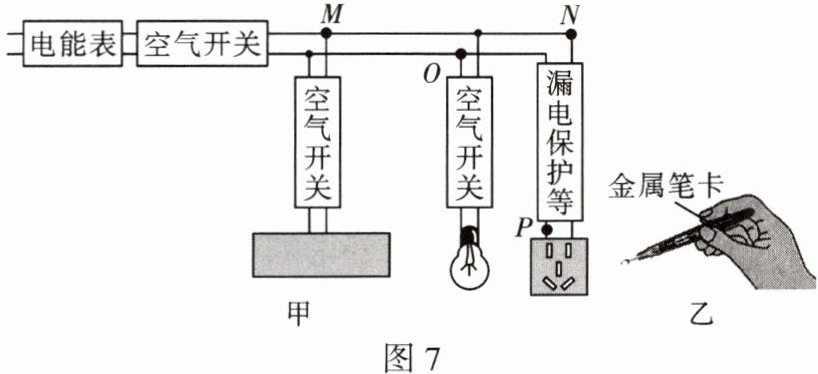

8. 跨学科 物理学与日常生活 图 7 甲是家庭电路中常用的空气开关和漏电保护器安装图，图 7 乙是测电笔。以下选项正确的是(A)

A.在电路正常工作的情况下，用乙图方法测试 M 点，如果氖光发光，则说明 M 与相线相连
B.当人体不小心触摸到 N 点的相线时，漏电保护器会切断电路保护人体安全，如果触摸到 O 点，漏电保护器则不会切断电路
C.空调所在的电路安装有空气开关，可以在该支路电流过大时切断电路，保护用电安全，所以空调用两脚插头就可以
D.电路正常工作的情况下，用测电笔测试 P 点，测电笔不会发光，漏电保护器不会切断电路

答案： 8.A 【解析】测电笔可以用来辨别相线和中性线，当电路工作正常的情况下，测试M点，如果氖光发光，则说明M与相线相连，故A正确；漏电保护器与插座是串联的，插座处发生漏电或有人触电时才会切断电源，当人体不小心触摸到N点的相线时，漏电保护器不会切断电路，故B错误；有金属外壳的用电器外壳要接保护线，防止金属外壳和相线间的绝缘层破损使金属外壳带电，可以把电流导入大地，防止触电，空调用三脚插头，故C错误；如果插座接用电器，用电器工作，用测电笔测试P点，氖管发光，通过漏电保护器的电流大小不同，漏电保护器会断开，氖管又不发光，故D错误。

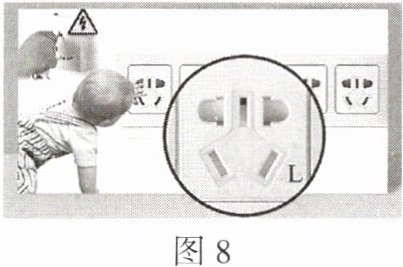

9. 跨学科 物理学与日常生活(多选)图 8 为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生。下列相关说法错误的是(AD)

A.“儿童安全插座”的白色保护门属于导体
B.“儿童安全插座”与家庭电路中其他用电器并联
C.用测电笔笔尖插入 L 孔，正常情况下测电笔氖管会发光
D.若“儿童安全插座”发生短路，家庭电路的空气开关不会“跳闸”

答案： 9.AD 【解析】“儿童安全插座”的白色保护门属于绝缘体，故A错误，符合题意；“儿童安全插座”与家庭电路中其他用电器并联，工作互不影响，故B正确，不符合题意；用测电笔笔尖插入L孔，正常情况下测电笔氖管会发光，这是因为相线中有电流流动，形成了一个完整的电路，使得测电笔能够检测到电压的存在，故C正确，不符合题意；当家庭电路中的儿童安全插座发生短路时，家庭电路的空气开关确实会发生“跳闸”。这是由于空气开关（断路器）的主要功能之一就是在电路中检测异常情况，如短路、过载或漏电时，自动断开电路以保护电气设备和人员安全，故D错误，符合题意。

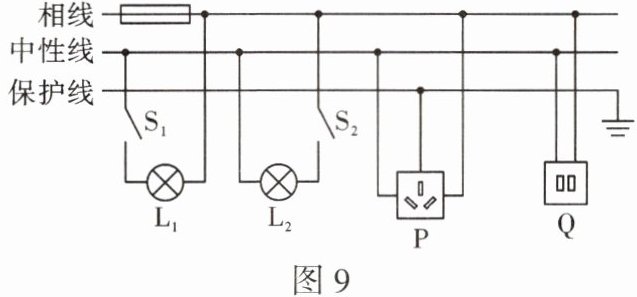

10.(多选)学习家庭电路的相关知识后，关于如图 9 所示的家庭电路及其使用方法，下列说法正确的是(CD)

A.图中两盏灯泡与其对应控制开关的连接都是正确的
B.使用电冰箱时必须使用 Q 插座
C.如果灯泡 L₂ 不能正常工作，则插座 Q 也可能正常使用
D.断开开关 S₂，正确使用测电笔检查灯泡 L₂ 两端的接线柱，氖管都不会发光

答案： 10.CD 【解析】为了保证用电安全，控制灯泡的开关应连接在相线与灯泡之间，即开关应控制相线，图中S₁控制的是中性线，故A错误；带金属外壳的用电器必须接保护线，以免漏电，引起触电事故，所以使用电冰箱时必须使用P插座，故B错误；灯泡L₂、插座Q是并联的，使用时互不影响，所以如果灯泡L₂不能正常工作，插座Q可能可以正常工作，故C正确；图中S₂控制的是相线，开关断开，灯L₂不带电，若断开开关S₂，正确使用验电笔检查灯泡L₂两端接线柱，氖管都不会发光，故D正确。

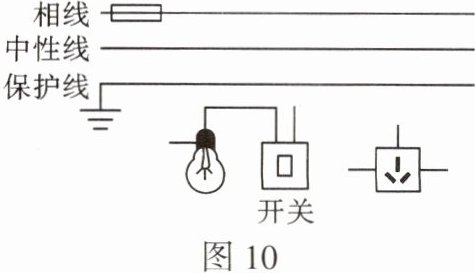

11. 请在遵守安全用电原则的前提下，用笔画线代替导线将图 10 中元器件分别正确地连入电路中（开关仅控制灯泡）。

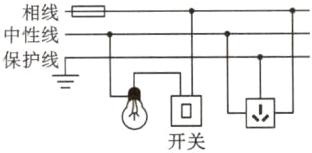

答案：
11.
