《2025年一课一练创新练习九年级物理人教版》

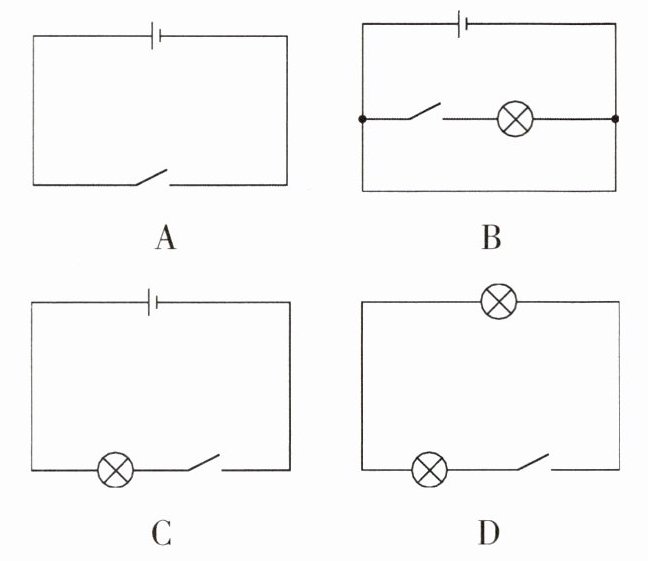

9. 下列电路图属于完整电路且连接规范的是(C)

答案： 9. C

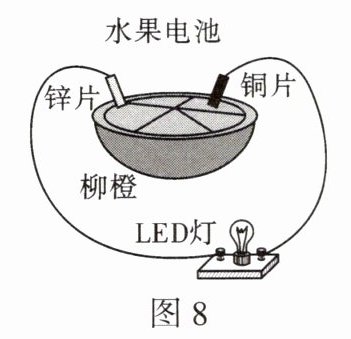

10. 图 8 是水果电池的工作原理：铜、锌两金属片一同插入水果接触到果酸，由于锌比铜活泼，容易失去电子，电子由锌片通过导线流向铜片，溶液中的氢离子从铜片获得电子。所以，在如图的电路中，电流从铜片流向 LED 灯，再流向锌片。(均选填“铜片”或“锌片”)

答案： 10. 铜片 锌片 【解析】电子由锌片通过导线流向铜片，由于电子定向移动的方向与电流的方向相反，所以电流的方向是从铜片到锌片，电流从铜片流出，水果电池的正极是铜片。

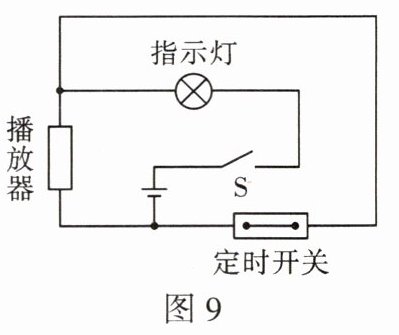

11. 图 9 是一种定时课间音乐播放器装置的原理图，闭合开关 S，当“定时开关”处于闭合状态时，指示灯会(选填“会”或“不会”)亮，播放器不会(选填“会”或“不会”)播放音乐；达到设定时间，“定时开关”处于断开状态，播放器会(选填“会”或“不会”)播放音乐。

答案： 11. 会 不会 会 【解析】由题意知，闭合开关 S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，因播放器中没有电流通过，故播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”中有电流通过，“播放器”会播放音乐。

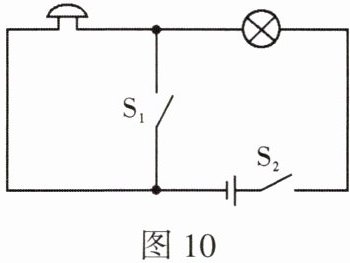

12. 图 10 为一种声光报警电路，闭合开关 S₁ 和 S₂ 后，会出现的现象是(D)

A.灯不亮，铃不响
B.灯亮，铃响
C.灯不亮，铃响
D.灯亮，铃不响

答案： 12. D

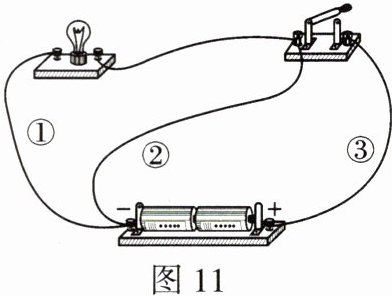

13. 图 11 所示，开关的作用是控制电路的通断。若将开关闭合，则造成电路短路(填故障名称)。若想让灯泡正常发光，则应去掉(填序号)号导线。

答案： 13. 通断 短路

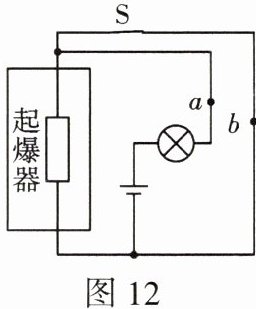

14. 图 12 是定时引爆装置的电路图，当起爆器中有电流通过时就会引起爆炸。
(1)起爆前，定时开关 S 是闭合(选填“闭合”或“断开”)的。
(2)电路中要安装一个灯泡，在起爆前起到保护电路的作用。
(3)设定的起爆时间一到，定时开关 S 会立即自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中a(选填“a”或“b”)处剪断导线。拆除前，起爆器上没有(选填“有”或“没有”)电流通过。

答案： 14.
(1)闭合
(2)保护电路
(3)a 没有
