《2025年一课一练创新练习九年级物理人教版》

10.关于电磁铁，下列说法正确的是(D)

A.电磁铁是利用通电导体在磁场中受到力的作用制作的
B.电磁铁中的铁芯，可以用钢棒代替
C.电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D. 电磁继电器中的磁体，必须用电磁铁

答案： 10.D 【解析】电磁铁是利用电流的磁效应的原理制成的,故A错误;钢棒是永磁体,磁化后不容易退磁,故不能用钢棒来代替铁芯,故B错误;电磁继电器的磁性可以调节,所以其中的磁体必须用电磁铁,故C错误,D正确。

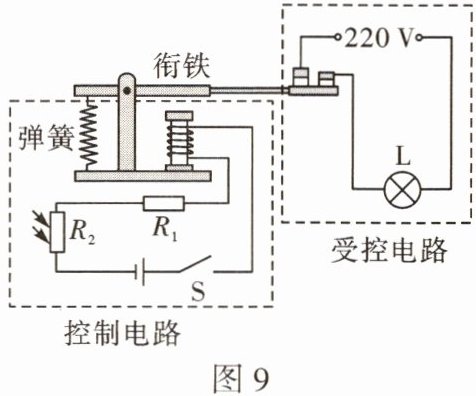

11.新情境 图9为一款“智能照明灯”的电路，其控制电路中，电源电压恒定，$R_1$为可变电阻，$R_2$为光敏电阻，其阻值随光照强度而变化。白天光照强，衔铁被吸下，受控电路断开，天逐渐变暗，$R_2$的阻值随光照强度变小而变大，衔铁被释放，灯L发光。若要使灯L工作时间变短，可以减小(选填“增大”或“减小”)$R_1$的阻值或增大控制电路的电压。

答案： 11.变大 减小 增大控制电路的电压
【解析】天黑时,灯L自动发光,天亮时,自动熄灭;当电流到达某一值时,衔铁被吸下,此时灯泡断开,灯熄灭,说明光照强度越强,螺线管的磁性越强,此时控制电路中,电流变强,电路总电阻变小;控制电路中,定值电阻$R_{1}、$光敏电阻$R_{2}$与螺线管串联,则光照强度越强,光敏电阻$R_{2}$越小,即$R_{2}$阻值应随光照强度的增大而减小;要使灯泡工作时间变短,即在天色较暗时能断开受控电路,由于$R_{2}$的阻值随光照强度的增大而减小,则天色越暗,其阻值越大,由于电磁铁的吸合电流不变,根据欧姆定律可知,要使控制电路中的电流一定,应减小$R_{1}$的阻值或增大电源电压。

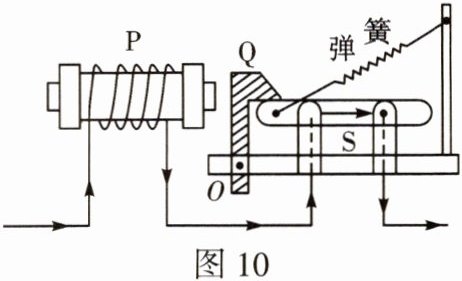

12.(多选)图10是一个限流装置的示意图。其中P是电磁铁，S是开关，Q是衔铁，可绕O转动，当电流过大时，它能自动切断电路。下列说法正确的是(AB)

A.电磁铁中电流越大，对衔铁的引力越大
B.电磁铁的左端是N极，右端是S极
C.当开关S闭合时，弹簧不会产生弹力
D.只有用电器总功率过大时衔铁才被电磁铁吸动，切断电路

答案： 12.AB 【解析】电磁铁的磁性强弱与电流的大小有关,在其他因素相同时,电磁铁中电流越大,磁性越强,对衔铁的引力越大,故A正确;由图可知,电流由螺线管的左侧流入,右侧流出,由安培定则可知,电磁铁的左端是N极,右端是S极,故B正确;由图可知,当开关S闭合时,弹簧伸长,发生弹性形变,会产生弹力,故C错误;用电器总功率过大或短路都会导致电路中电流过大,都会使衔铁被电磁铁吸动,切断电路,故D错误。

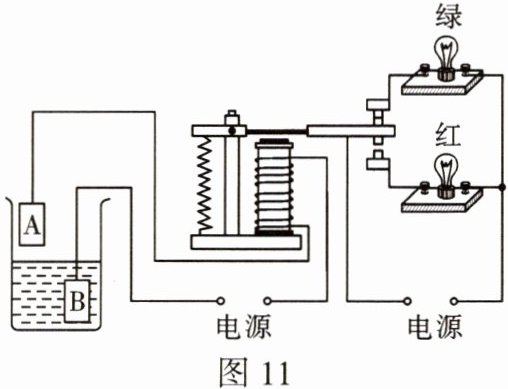

13.图11是一种水位自动报警器的原理图。水位没有到达金属块A，绿灯亮；水位到达金属块A时，红灯亮。
(1)报警器的核心部件是电磁铁，只有当电磁铁中的线圈有电流时才能有磁性，并且电流越大，磁性越强；如果在电磁铁的线圈中插入铁芯，电磁铁的磁性会增强。
(2)水位没有达到金属块A时，电磁铁中没有(选填“有”或“没有”)电流流过。
(3)在实际应用中，我们可以把抽水机与图中的红灯并联，这样可以实时了解抽水机的工作情况。
(4)为了确保报警器正常工作，水的导电性(选填“导电性”或“绝缘性”)要好。

答案： 13.
(1)强 增强
(2)没有
(3)红 并
(4)导电性
