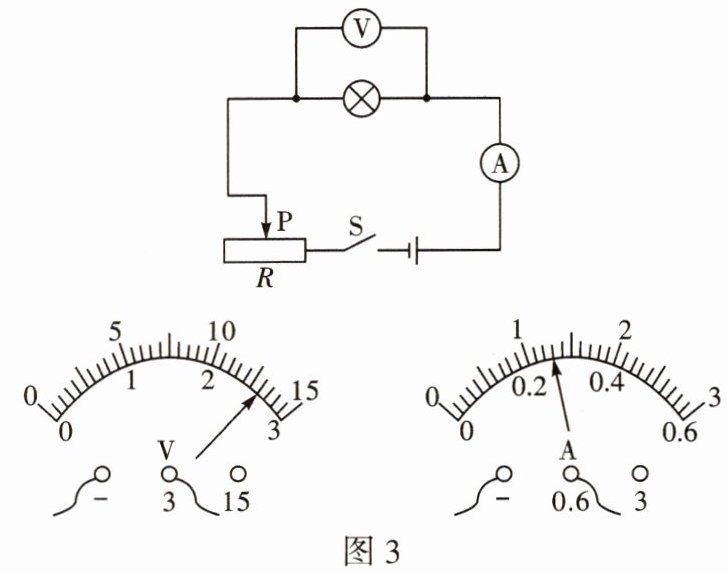

3.小芳用伏安法测一个小灯泡的电阻，设计的电路如图3。
(1)小芳按图3甲中的电路图连接好电路元件，连接电路时开关应　　　　。
(2)小芳在实验中得到其中一组电压表和电流表的示数如图所示，则电压表的读数为2.6 V，电流表的示数为0.26 A，此时小灯泡的电阻为10 Ω。 

答案： 3.
(1)断开
(2)2.6 0.26 10

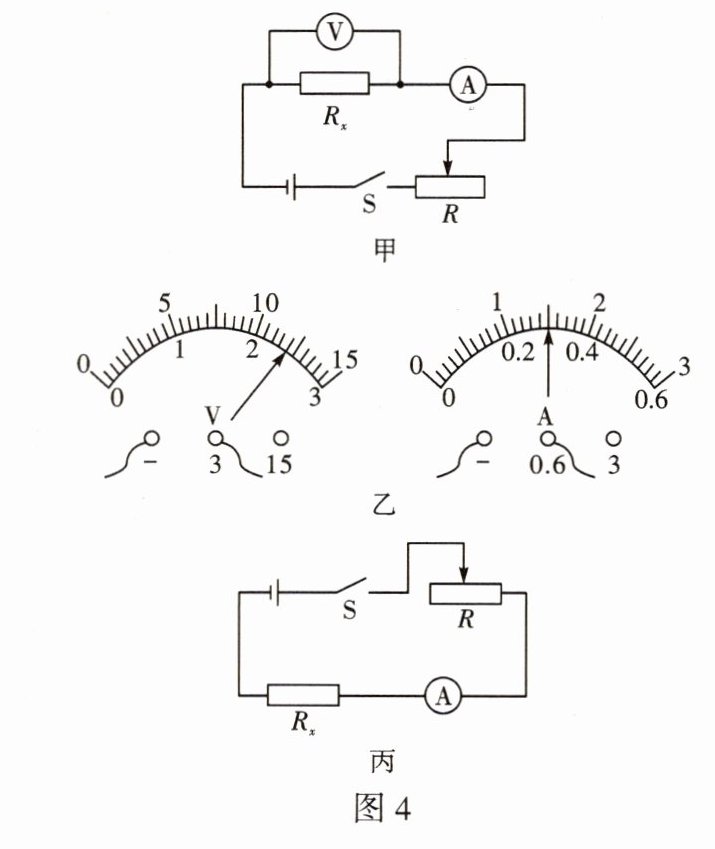

4.用伏安法测电阻，实验电路如图4甲所示。

(1)一同学在某次测量中，发现电压表与电流表的读数如图4乙所示，则此时待测电阻 $R_x$ 的阻值为8 Ω。 
(2)实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为 $R$，电源电压保持不变，但电源电压未知，实验电路图已设计为图4丙，请根据下列实验过程写出待测电阻 $R_x$ 的表达式。实验过程：
①先将滑片移至最右端，测出此时的电流 $I_1$，则电源电压 $U=$_。
②再将滑片移至最左端，测出此时的电流 $I_2$，则电源电压 $U=$_。
③待测电阻的表达式：$R_x=$_。

答案： $4.(1)8 (2)①I_{1}R_{x} ②I_{2}(R_{x}+R) ③\frac{I_{2}R}{(I_{1}-I_{2})}$
