《2025年一课一练创新练习九年级物理人教版》

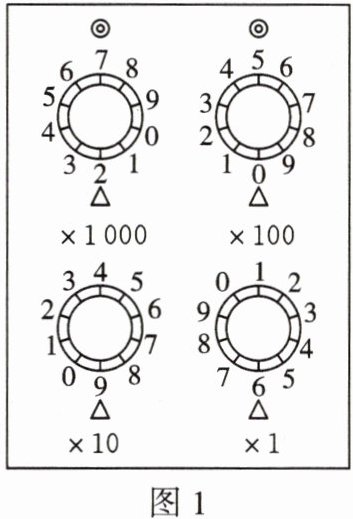

1.(2025·达州)一节新干电池的电压约为1.5V,如图1所示的电阻箱阻值读数为2096Ω。

答案： 1.1.5 2096

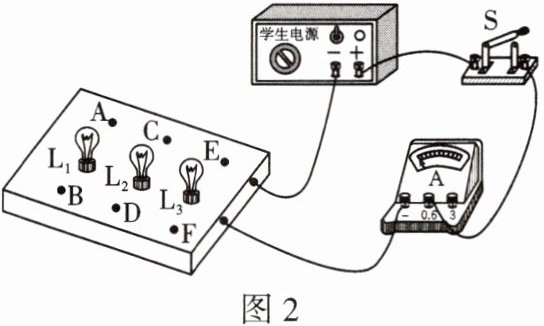

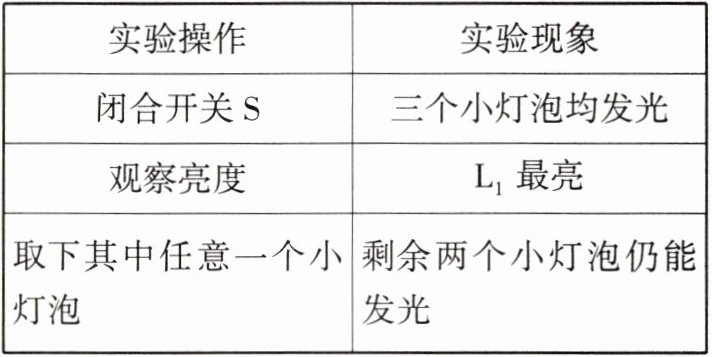

2.(2025·陕西)小明对一个电学暗箱进行了实验探究。如图2所示,A、B是小灯泡L₁的接线柱,C、D是小灯泡L₂的接线柱,E、F是小灯泡L₃的接线柱。实验操作及对应的现象如表所示。下列分析正确的是(C)


A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡,电流表示数变小
D.若用电压表分别测量三个小灯泡两端的电压,L₁两端电压最大

答案： 2.C

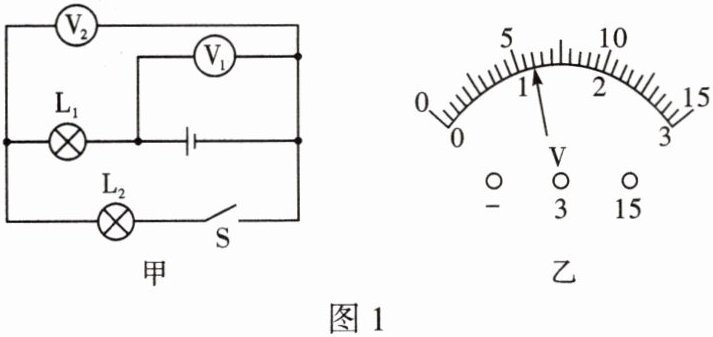

1.在图1甲所示的电路中,当闭合开关S后,两灯均发光,两个电压表指针偏转均如图1乙所示,则灯L₁两端的电压为4.8V,电压表V₂测的是$L_2$(选填“L₁”“L₂”或“电源”)两端的电压;当开关S断开时,电压表V₂(换接合适的量程)的示数为6V。

答案： 1.4.8 $L_2$ 6

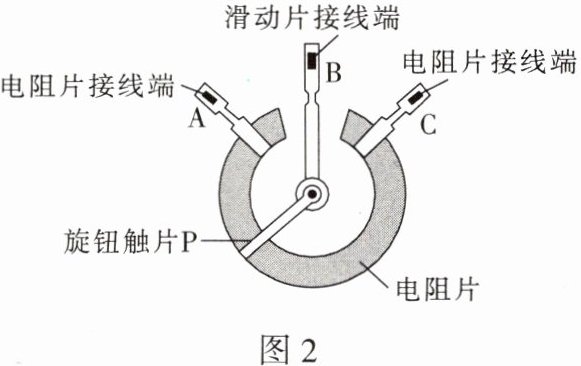

2.图2是小明家台灯亮度调节旋钮的结构图,它的实质是一个滑动变阻器,A、B、C是它的三个接线柱,P为旋钮触片。将该装置接入电路中,当顺时针旋转旋钮触片时,灯泡亮度变亮,则应将接线柱A、B(选填“A、B”“B、C”或“A、C”)接入电路中。

答案： 2.滑动变阻器 A、B

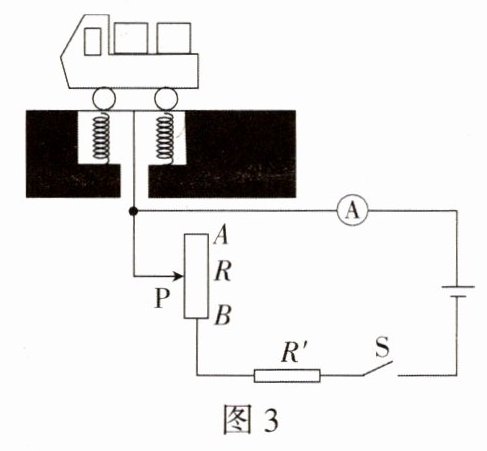

3.图3是大型电子地磅的简化电路图。称重物时,滑片P在压力作用下向下端滑动,变阻器R接入电路的电阻变小,电流表的示数变大,把电流对应的质量显示在刻度盘上,就可以读出被称物体的质量。(均选填“变大”“变小”或“不变”)

答案： 3.变小 变大
