《2025年一课一练创新练习九年级物理人教版》

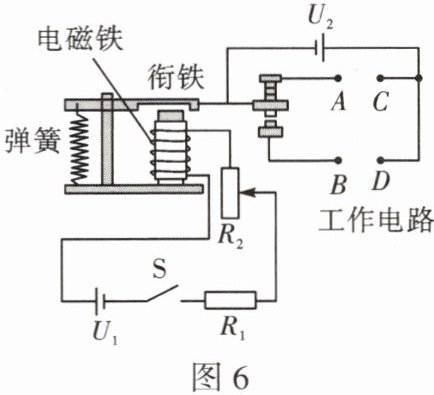

6.图6是小明模拟设计的电梯超重报警电路示意图。图中压敏电阻$R_1$的阻值随压力的增大而减小；当其受到的压力高于某一设定值时，电铃发声报警。下列说法正确的是(D)

A.电铃应接在A和C之间
B.闭合开关，电磁铁内部存在无数条磁感线
C.减少电磁铁的线圈匝数，可以提高报警器的灵敏度
D.为使该报警电路在压力更小时报警，可将滑动变阻器$R_2$的滑片向上移

答案： 6.D 【解析】当压力过大时,压敏电阻的阻值减小,控制电路的电流增大,电磁铁的磁性增强,衔铁带动动触点向下运动,电铃发声报警,所以电铃应该接在B和D之间,故A错误;磁感线是假想的线,电磁铁内部不存在磁感线,故B错误;减少电磁铁的线圈匝数,衔铁被吸下时电路中的电流须变大,电路的总电阻变小,根据串联电路的电阻关系可知,压敏电阻的阻值变小,压力变大,所以降低了报警器的灵敏度,故C错误;根据欧姆定律可知,电路中的电流为$I=\frac{U}{R_{1}+R_{2}},$为了确保启动电流不变,报警电路在压力更小时报警,此时压敏电阻的阻值增大,只能减小滑动变阻器的阻值,将$R_{2}$向上调节,减小它的阻值,故D正确。

7.自从第一次发现电能生磁以来，很多科学家投身于研究电与磁的关联，并推动着科技的发展。下列关于电与磁的说法正确的是(B)

A.电磁铁的铁芯可以用铜棒代替
B.电磁铁是根据电流的磁效应制成的
C.磁场中的磁感线是真实存在的
D.磁感线总是从磁体的N极出来，回到S极

答案： 7.B

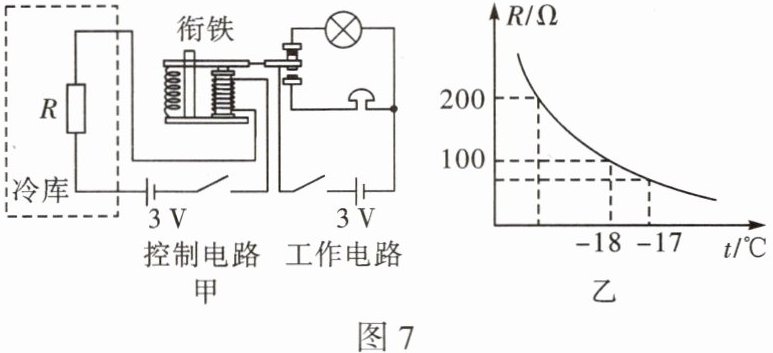

8.新素材  传统文化 海鲜保存常要求温度低于$-18$ $℃$。小祝为海鲜市场的冷库设计了温度自动报警器，其原理如图7甲所示。控制电路和工作电路的电源电压均为3 V保持不变，电磁铁线圈电阻忽略不计，图7乙为热敏电阻$R$随温度变化的图像。冷库温度等于或高于$-18$ $℃$时，工作电路报警。下列说法正确的是(C)

A.冷库温度升高时，热敏电阻$R$的阻值变大
B.工作电路报警时，衔铁被吸下，灯亮，铃不响
C.若控制电路中换用电压更大的电源，警戒温度将变低
D.冷库温度降低时，控制电路消耗的电功率变大

答案： 8.C

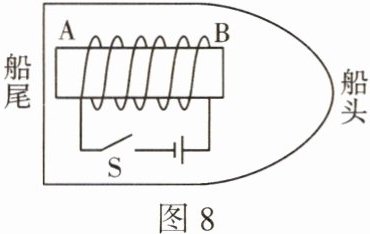

9.跨学科 ＞ 物理学与日常生活 如图8所示，物理兴趣小组自制了一个带有电磁铁的木船。将它放入水中漂浮，闭合开关S，电磁铁的A端是S极；电磁铁由于受到地磁场的作用，船头会指向地理北方。

答案： 9.S 地磁场 北
