《2025年天府前沿八年级物理上册教科版课时同步培优训练》

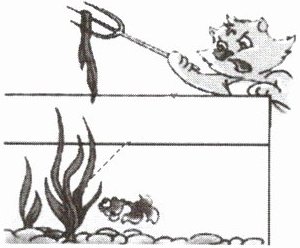

21.(岳阳中考)小猫叉不着鱼,作图可解释。请完成小猫看见鱼(图中A点)的折射光路图。

答案： 【解析】：本题考查光的折射规律以及光路图的绘制。光从水中斜射入空气中时，折射角大于入射角，折射光线远离法线。我们需要先作出法线，再根据折射规律作出折射光线，从而完成小猫看见鱼的折射光路图。
【答案】：
1. 首先，作出从$A$点（鱼的位置）垂直于水面的法线$NN'$。
2. 然后，根据光从水中斜射入空气中时折射角大于入射角的规律，在法线$NN'$的右侧作出折射光线，使折射光线远离法线，折射光线大致指向小猫眼睛的方向，设折射点为$B$，折射光线为$BC$（$C$点大致为小猫眼睛所在位置方向上的一点）。
光路图如下：
图略（在图中连接$A$点到水面交点，过交点作垂直于水面的法线，再在法线右侧作出折射角大于入射角的折射光线指向小猫眼睛方向）。

22.(自贡中考)在“探究光的反射规律”的实验中,如图所示,水平放置平面镜,白色纸板竖直立在平面镜上,纸板由E、F两部分组成,可以绕ON翻折。

(1)实验时,把纸板ENF垂直放在平面镜上,入射光线AO的法线是ON,光线AO的入射角大小是40度。
(2)为了探究反射角与入射角大小的关系,应进行的操作是D。
A.改变纸板与平面镜之间的夹角
B.沿ON向后转动纸板E
C.沿ON向后转动纸板F
D.改变入射角的大小
(3)将一束光贴着纸板E沿AO射到镜面上O点,纸板F上会显示出反射光束OB,接着将纸板F绕ON向后翻折,则纸板F上不能(选填“能”或“不能”)显示出反射光束,由此说明反射光线、入射光线与法线在同一平面(选填“同一平面”或“不同平面”)内。
(4)若让另一束光沿BO方向射向平面镜,反射光将沿OA方向射出。该实验现象说明B。
A.反射角等于入射角
B.在光的反射现象中,光路可逆

答案： 【解析】：
本题主要考查光的反射定律实验。要知道法线、入射角和反射角的定义，掌握探究反射角与入射角关系的方法，理解反射光线、入射光线和法线在同一平面内以及光路可逆的特点。
（1）法线是过入射点垂直于反射面的直线，所以入射光线$AO$的法线是$ON$。入射角是入射光线与法线的夹角，由图可知光线$AO$的入射角大小是$90^{\circ}-50^{\circ}=40^{\circ}$。
（2）为了探究反射角与入射角大小的关系，应改变入射角的大小，测量对应的反射角大小，然后比较两者关系。而改变纸板与平面镜之间的夹角、沿$ON$向后转动纸板$E$、沿$ON$向后转动纸板$F$都不能改变入射角大小，只有改变入射角的大小才能达到目的，所以应选D。
（3）因为反射光线、入射光线和法线在同一平面内，当将纸板$F$绕$ON$向后翻折，纸板$F$与$E$不在同一平面，所以纸板$F$上不能显示出反射光束。
（4）让另一束光沿$BO$方向射向平面镜，反射光将沿$OA$方向射出，这表明在光的反射现象中，光路是可逆的，所以应选B。
【答案】：
(1)$ON$；$40$
(2)D
(3)不能；同一平面
(4)B

23.(常州中考)小华探究“平面镜成像特点”。

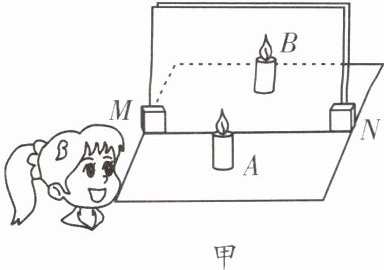

(1)实验装置如图甲所示,为顺利完成实验,MN应选择玻璃板(选填“玻璃板”或“平面镜”),并将其垂直放置在水平桌面上。

(2)将点燃的蜡烛A放置在MN前面,将外形相同、没有点燃的蜡烛B在MN后面移动,直至与蜡烛A的像完全重合,重合现象说明:平面镜成的像的大小与物体的大小相等。此时,蜡烛B所处的位置即为像的位置。

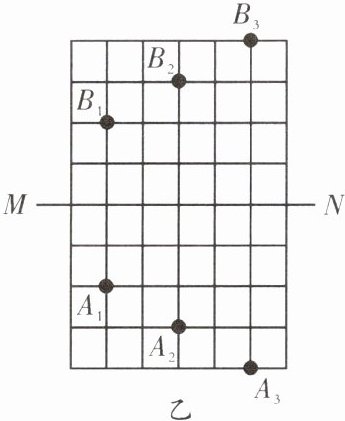

(3)改变蜡烛A的位置,重复步骤(2),可得三组像与物的位置,如图乙所示,由此可知平面镜成像时,像与物像与物关于平面镜对称。

(4)为判断平面镜成像的虚实,用光屏替代蜡烛B,然后直接(选填“直接”或“隔着MN”)观察光屏上有无像,根据实验现象可得平面镜所成的像是虚像。

答案： 【解析】：
本题主要考查平面镜成像的特点，包括实验器材的选择与放置、像与物大小的关系、像与物的位置关系以及像的虚实判断。
(1)在探究平面镜成像特点的实验中，为了便于确定像的位置，应选择玻璃板作为实验器材，因为玻璃板既能反射光成像，又能透光看到玻璃板后面的物体；同时，为了使像与物能在同一水平面上，玻璃板应垂直放置在水平桌面上。
综上所述，答案为：玻璃板；垂直。
(2)当将外形相同、没有点燃的蜡烛B在玻璃板后面移动，直至与蜡烛A的像完全重合时，说明平面镜成的像的大小与物体的大小相等，因为只有大小相等的物体才能完全重合。
综上所述，答案为：物体的大小相等。
(3)改变蜡烛A的位置，重复步骤
(2)，得到三组像与物的位置。通过观察图乙可以发现，像与物关于平面镜对称，即像与物的连线与镜面垂直，且像与物到镜面的距离相等。
综上所述，答案为：像与物关于平面镜对称。
(4)为了判断平面镜成像的虚实，需要用光屏替代蜡烛B，然后直接观察光屏上有无像。因为虚像不能呈现在光屏上，只有实像才能呈现在光屏上。根据实验现象，如果光屏上没有像，说明平面镜所成的像是虚像。
综上所述，答案为：直接；虚。
【答案】：
(1)玻璃板；垂直；
(2)物体的大小相等；
(3)像与物关于平面镜对称；
(4)直接；虚。

24.(新编)为了探究“光折射时的特点”,做了如图所示的实验。

(1)让光束沿AO射入杯中时,光束进入水中后折射光线会向靠近(选填“靠近”或“远离”)法线方向偏折;当入射角增大时,折射角增大。
(2)当一束光射入杯中时,会在杯底形成光斑。保持入射光束的方向不变,逐渐往杯中加水,观察到杯底的光斑向左(选填“左”或“右”)移动。
(3)把一枚硬币放入杯底,看到硬币的位置比它实际的位置要偏高(选填“高”或“低”)。

答案： 【解析】：
本题主要考查光的折射规律。
(1)光从空气斜射入水中时，折射光线会向法线方向偏折，即折射角小于入射角。当入射角增大时，折射角也会随之增大。
(2)当保持入射光束的方向不变，逐渐往杯中加水时，由于入射角不变，折射角也不变，但由于水的深度增加，折射光线在杯底形成的光斑会向左移动。
(3)当把一枚硬币放入杯底时，由于光的折射，看到硬币的位置会比它实际的位置要偏高。这是因为光从水中斜射入空气中时，折射光线会远离法线，使得看到的硬币位置偏高。
【答案】：
(1)靠近；增大
(2)左
(3)高
