《2025年天府前沿八年级物理上册教科版课时同步培优训练》

【例2】 如图所示,能正确反映水中的筷子看起来向上偏折的光路图是(B)

答案： 【解析】：
本题主要考查光的折射定律的应用。
当光从一种介质斜射入另一种介质时，会发生折射现象，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居法线两侧。对于光从水斜射入空气的情况，折射角大于入射角。我们需要根据这个原理来判断水中的筷子看起来向上偏折的正确光路图。
A选项：图中光从水斜射入空气中时，折射光线与入射光线在法线的同侧，这不符合光的折射定律，光的折射定律要求折射光线、入射光线分居法线两侧，所以A选项错误。
B选项：图中光从水斜射入空气中，折射光线和入射光线分居法线两侧，且折射角大于入射角，这符合光从水斜射入空气时的折射规律，同时根据光路可逆原理，这样的折射情况能解释水中的筷子看起来向上偏折的现象，所以B选项正确。
C选项：图中光从水斜射入空气时，折射角小于入射角，这与光从水斜射入空气时折射角大于入射角的规律不符，所以C选项错误。
D选项：图中光从水斜射入空气时，折射光线没有发生偏折，这不符合光从一种介质斜射入另一种介质时会发生折射的实际情况，所以D选项错误。
【答案】：B。

变式训练2 (多选)水中有一个点光源S,发出的一束光从水中射入空气中,光路图如图所示。人在岸上观察到点光源S成的像为S',则(AD)



A.S'在直线①上
B.S'在直线②上
C.像S'是光束反射形成的
D.像S'是光束折射形成的

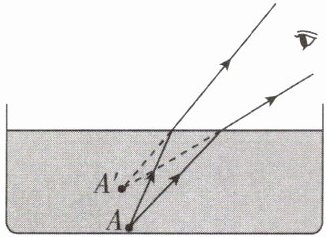

【方法技巧】池水变浅的原因：如图所示,假设在水池的底部有一个发光点A。发光点A从水底发出的光进入空气中时,在水面处发生了偏折,且折射角大于入射角。当折射光射入眼睛中时,观察者感觉到A点好像在折射光线的反向延长线的交点A'处,这样所看到A点的位置就比它实际的位置升高了。我们看到的池底各点都如此,所以看起来池底升高,池水好像变浅了。

答案： 解：根据光的折射规律，水中点光源S发出的光从水射入空气时，折射角大于入射角，折射光线远离法线。人眼逆着折射光线的反向延长线看到像S'，此像由光的折射形成。由光路图及“池水变浅”原理，S'在折射光线反向延长线（直线①）上。
答案：AD

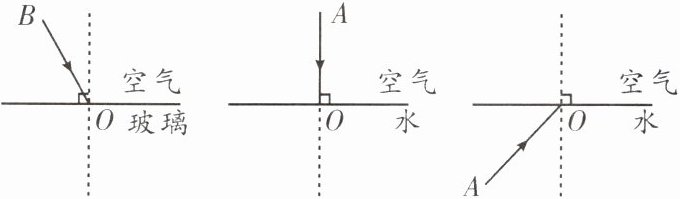

【例3】 请在图中画出所给光线的折射光线的大致位置。

答案： 【解析】：本题主要考查光的折射规律。
当光从空气斜射入玻璃或水中时，折射光线会向法线方向偏折，折射角小于入射角。
对于从空气斜射入玻璃的光线$BO$，先找到入射点$O$，然后根据折射规律，折射光线会靠近法线，从而确定折射光线的大致方向。
对于从玻璃斜射入空气的光线，折射光线会远离法线，在入射点处，根据折射规律画出折射光线。
对于从空气斜射入水的光线$AO$，同样找到入射点$O$，折射光线会向法线偏折，画出折射光线。
对于从水斜射入空气的光线，折射光线远离法线，在入射点处画出折射光线。
【答案】：图略（按照上述分析，在图中对应位置画出折射光线，使折射光线符合光从空气斜射入玻璃或水时折射角小于入射角，光从玻璃或水斜射入空气时折射角大于入射角的规律）。

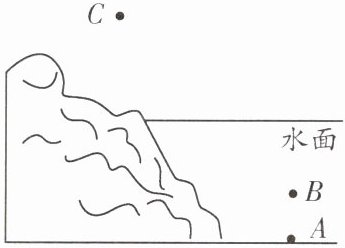

变式训练3 如图所示,某清澈池塘的底部有一物体A,站在岸边的小明(假设小明的眼睛在C处)看到物体A在B处,请画出小明看到物体A的光路图。

答案： 【解析】：
本题考查光的折射光路图的画法。
折射光路的画法，需要先找到入射点，然后过入射点作出法线，再根据光的折射规律（光从水中斜射入空气中，折射光线远离法线偏折，折射角大于入射角）作出折射光线，最后反向延长折射光线，其反向延长线过物体的虚像点。
【答案】：
1. 连接眼睛C和物体A的虚像点B，交水面于O点（入射点）。
2. 过O点作水面的法线。
3. 连接AO为入射光线，连接OB为折射光线。
光路图图略。

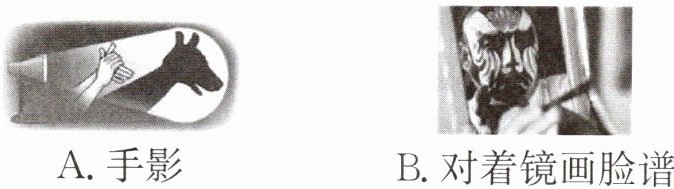

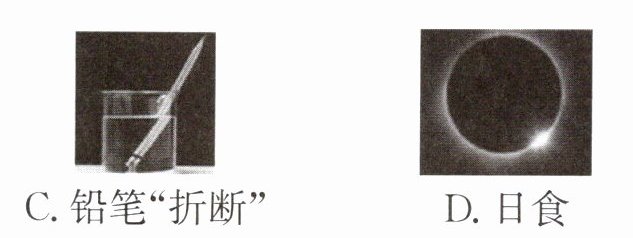

1.(牡丹江中考)下列现象由光的折射形成的是( )

答案： C

2.(玉林中考)宋代大诗人苏轼在《登州海市》的诗中描述过海市蜃楼的奇观。如图所示,这种现象形成的主要原因是由于光的(B)
A.会聚
B.折射
C.直线传播
D.反射

答案： 【解析】：
本题主要考查光的折射现象及其在生活中的应用。
海市蜃楼是一种因光的折射而形成的自然现象，是地球上物体反射的光经大气折射而形成的虚像。当光线在同一密度的均匀介质内进行的时候，光的传播方向不变，其传播路径是一条直线；但当光线在不均匀的介质中传播时，其传播方向会发生改变，光路上也会发生偏折，即发生折射。由于不同区域的空气密度不同，光线在传播过程中会发生折射，使得远处的物体看起来像是位于另一个地方，从而形成海市蜃楼的现象。
根据题目给出的选项，我们可以逐一分析：
A选项“会聚”并不是光的一种基本传播特性，而是光线经过折射或反射后可能形成的一种状态，因此可以排除。
B选项“折射”正是海市蜃楼形成的主要原因，符合题目要求。
C选项“直线传播”虽然在同种均匀介质中成立，但无法解释海市蜃楼现象，因此可以排除。
D选项“反射”虽然也是光的一种基本传播特性，但与海市蜃楼的形成无关，因此也可以排除。
【答案】：B。
