《2025年天府前沿八年级物理上册教科版课时同步培优训练》

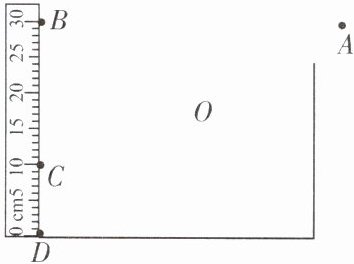

11.(潍坊中考)为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,同时看到水中D点的像也位于C点。请据此：
(1)用虚线画出水面位置。
(2)完成看到D点的光路图。

答案：
(1) 过C点作水平虚线即为水面位置。
(2) 连接AC，与水面交于O点（入射点），连接DO（入射光线），OA（折射光线），并标上箭头。

12.(新编)如图所示的光现象中,由于光的折射形成的是(C)

答案： 【解析】：
本题考查光的直线传播、光的反射和光的折射现象。
选项A，手影是由于光在同种均匀介质中沿直线传播形成的，故A不符合题意。
选项B，桥在水中的“倒影”是平面镜成像，属于光的反射现象，故B不符合题意。
选项C，钢笔“错位”是钢笔反射的光线从空气斜射入玻璃，再从玻璃斜射入空气时发生了偏折，属于光的折射现象，故C符合题意。
选项D，景物在凸面镜中成像，是光的反射现象，故D不符合题意。
【答案】：C。

13.(资阳中考)如图所示,潜水员的眼睛在水面以下A处,观察岸上的物体。图中的两个点$B_1$和$B_2$分别是物、像的位置。请在图中作出潜水员观察物体的光路图。

答案： 答案略

14.(广西中考)如图是经平面镜反射后的反射光线,请画出射向平面镜的入射光线和进入空气中的折射光线。

答案： 【解析】：
本题主要考查光的反射和折射定律。
首先，需要根据反射定律来画出射向平面镜的入射光线，即反射光线、入射光线和法线都处于同一平面内，且反射光线和入射光线分居法线两侧，反射角等于入射角。
其次，需要根据折射定律来画出进入空气中的折射光线，即光从其他介质斜射入空气时，折射角大于入射角，折射光线远离法线。
【答案】：
图略（由于无法直接绘制图形，这里用文字描述）。
1. 首先，在平面镜上找到反射点，作为入射点和折射点。
2. 然后，过反射点作出垂直于平面镜的法线。
3. 接着，根据反射定律，在法线的另一侧画出与反射光线关于法线对称的入射光线。
4. 最后，根据折射定律，在法线的另一侧，且远离法线的方向画出折射光线，折射角大于入射角。

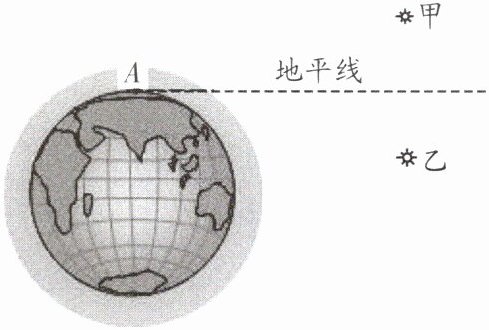

15.(枣庄中考)诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置(如图所示),而是太阳光经过不均匀的大气层发生了折射所成的像,太阳实际上在图中的乙(选填“甲”或“乙”)位置。

答案： 【解析】：
本题考查光的折射现象。太阳光经过不均匀的大气层时会发生折射，折射使光线向法线方向偏折，从而使得我们看到的太阳位置比实际位置偏高。因此，诗人观察到的落日是太阳光经过折射后所成的像，太阳的实际位置在图中的乙位置。
【答案】：
折射；乙

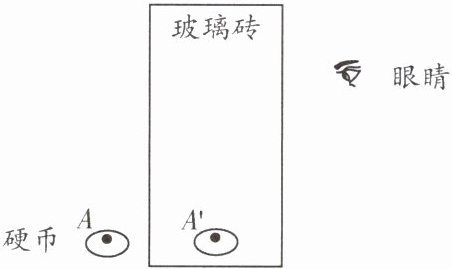

16.(青岛中考)小文给同学们表演趣味小实验,她将一块厚玻璃砖竖立在桌面上,让小明站在玻璃砖右侧进行观察。小文将一枚硬币缓慢移至玻璃砖左侧某一位置时,小明惊奇地发现,硬币“进入”了玻璃砖内。
(1)小明看到的是硬币的____虚(选填“实”或“虚”)像。
(2)A'点是A点的像点。请画出从A点出发的一条光线,经过玻璃砖进入眼睛的完整光路。
从A点出发，先画出到达玻璃砖左侧面的入射光线，入射光线在玻璃砖左侧面发生折射，折射光线向法线偏折；然后，折射光线在玻璃砖内部继续传播，到达右侧面；在右侧面，光线再次发生折射，折射光线远离法线，最终进入眼睛。整个光路应满足折射定律。

答案： 【解析】：
本题主要考查光的折射现象以及折射定律的应用。当光从一种介质斜射入另一种介质时，会发生折射现象，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居法线两侧。对于从空气斜射入玻璃（或其他透明介质）的光线，折射光线会向法线偏折，即折射角小于入射角。当光线从玻璃斜射入空气时，折射光线会远离法线，即折射角大于入射角。当光线垂直射入另一种介质时，传播方向不变。（1）小明看到的是硬币的虚像，因为光线从玻璃砖斜射入空气中时，折射角大于入射角，导致人眼逆着折射光线看去，感觉光线好像是从玻璃砖内部的某个位置发出的，因此形成的是虚像。（2）要画出从A点出发的一条光线经过玻璃砖进入眼睛的完整光路，需要首先确定A点发出的光线在玻璃砖左侧表面的入射点，然后连接该入射点和A点，得到入射光线。接着，根据折射定律，画出光线在玻璃砖左侧表面的折射光线，该折射光线应向法线偏折。然后，继续画出折射光线在玻璃砖右侧表面的折射光线，该折射光线应远离法线。最后，连接右侧表面的折射光线和眼睛，得到从A点出发经过玻璃砖进入眼睛的完整光路。
【答案】：
（1）虚
（2）图略（从A点出发，先画出到达玻璃砖左侧面的入射光线，入射光线在玻璃砖左侧面发生折射，折射光线向法线偏折；然后，折射光线在玻璃砖内部继续传播，到达右侧面；在右侧面，光线再次发生折射，折射光线远离法线，最终进入眼睛。整个光路应满足折射定律。）
