《2025年中考备考课时练物理中考人教版》

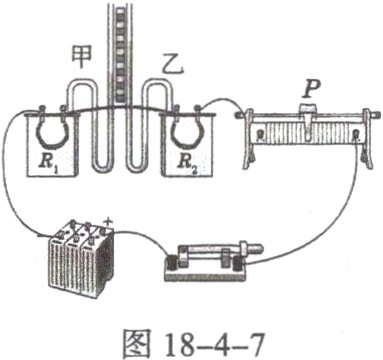

10.如图18−4−7为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1＜R2。下列说法正确的是(　　　)
　　　　
A.该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B.闭合开关后，通过R1的电流大于R2的电流
C.闭合开关后，甲管中液面上升比乙管慢
D.闭合开关后，要使电流增大，应将滑动变阻器的滑片P向左移动

答案：

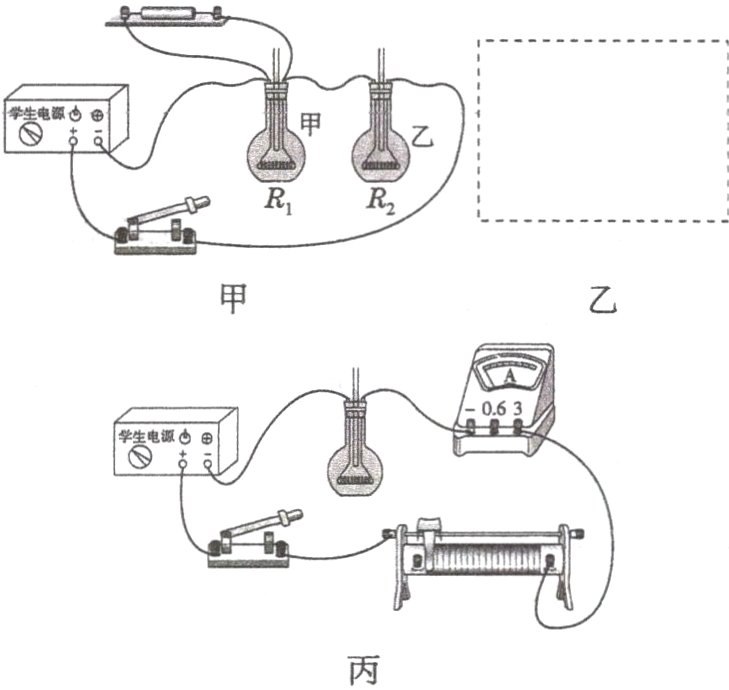

11.用如图18−4−8甲所示的装置探究“电流通过导体产生的热量与电流的关系”，相同烧瓶内装满了煤油。


　　　　　　　丁
　　　　　　图18−4−8
(1)烧瓶中装入的煤油是________(选填“导体”或“绝缘体”)。
(2)请根据实物电路，在虚线框图乙内画出对应的电路图。
(3)为达到实验目的，选用的两电阻丝R1与R2的阻值应________，通过R1的电流________通过R2的电流。
(4)通电一段时间后，b烧瓶中玻璃管内液面上升的高度较大，说明______________。

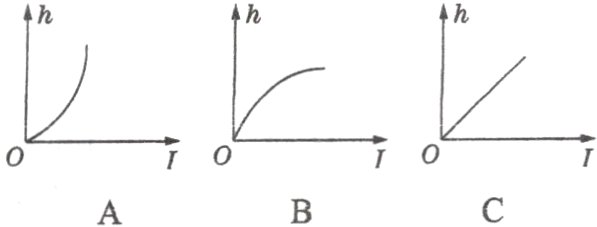

(5)小红用如图丙所示的装置，控制通电时间相同，进一步探究“电流通过导体产生的热量与电流的关系”，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流的关系图像，根据焦耳定律可知，图丁中能正确反映h - I关系的是________。

[拓展]用Q = I²Rt可以计算电流通过任何用电器产生的热量，能用W = UIt计算电流通过任何用电器产生的热量吗？请用实例说明原因。

答案：

(1)绝缘体
(2)如图18−4所示。
(3)相等 小于
(4)在电阻和通电时间相等时，电流越大产生的热量越多
(5)A
[拓展]不能。含有电动机的电路，电流做的功大部分转化为机械能，有一小部分转化为内能，即发热了，W = UIt＞Q。
