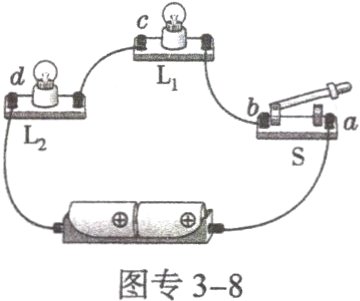

8. 某实验小组连接了如图专3−8所示的电路，电源由2节干电池组成。当开关闭合后，两灯均不发光，他们用电压表先后测得Uₐₑ = Uₑₓ = 0，Uₐₓ = 3V，Uₐₑ近似等于3V，则故障原因可能是(　　　)
　　　　　　　　　
A. 开关S断路
B. 灯L₁断路
C. 灯L₂断路
D. 电源无法提供电压

答案： A

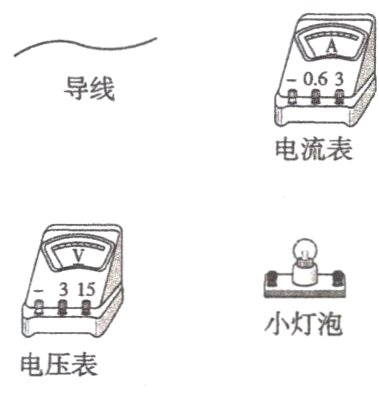

9. 如图专3−9所示，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，利用如图专3−10所示的器材，采用下面哪一方法不能够检测出坏灯泡(　　　)
　　　　　　　　　　　
　　　　
　　　　　　图专3−10
A. 用一根导线分别与两个灯泡并联
B. 用一个电流表分别串联在图中的a、b、c三点
C. 用一个电压表分别与两个灯泡并联
D. 用一个小灯泡分别与两个灯泡并联

答案： B

10. 如图专3−11所示的电路中，电源电压恒定，闭合开关S，灯L₁、L₂都发光，一段时间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可能是(　　　)
　　　　　
A. L₁短路　　
　B. L₁断路
C. L₂短路　　
　D. L₂断路

答案： D

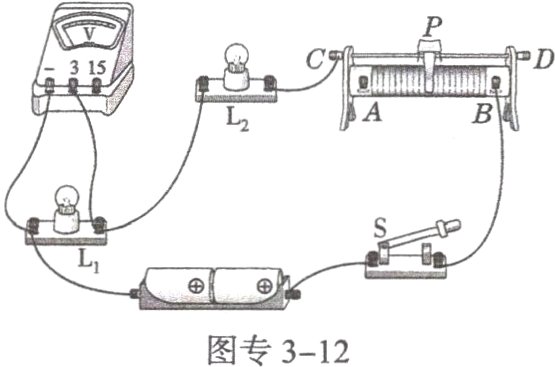

11. 如图专3−12所示的电路，闭合开关，发现灯泡L₁亮、L₂不亮。调节滑动变阻器滑片P，灯泡L₁的亮度发生变化，但灯泡L₂始终不亮。出现这一现象的原因可能是(　　　)
　　
A. 灯泡L₂灯丝断了
B. 滑动变阻器短路了
C. 灯泡L₂短路了
D. 滑动变阻器接触不良

答案： C

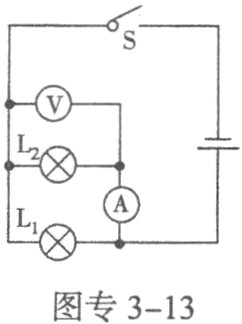

12. 如图专3−13所示，灯L₁、L₂完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是(　　　)
　　　　　
A. 灯L₁断路　
　B. 灯L₁短路
C. 灯L₂断路　
　D. 灯L₂短路

答案： C
