《2025年中考备考课时练物理中考人教版》

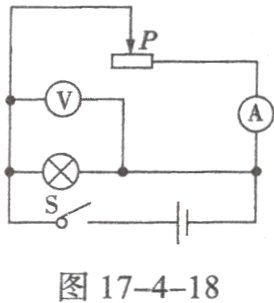

7. 如图17−4−18所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是(　　　)

A. 通过滑动变阻器的电流变小
B. 电路中的总电流不变
C. 电流表和电压表的示数都逐渐变大
D. 电压表示数与电流表示数的比值不变

答案： A

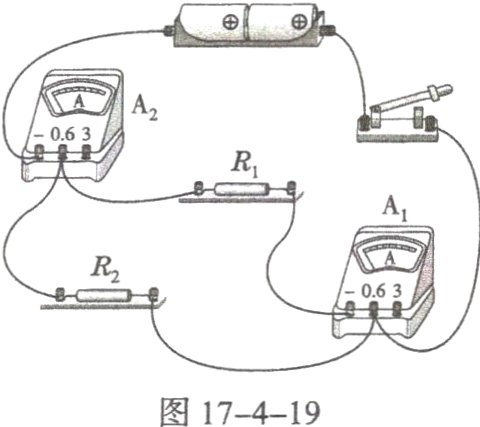

8. 在如图17−4−19所示的电路中，R₁ = 10Ω，R₂ = 20Ω，闭合开关，下列说法正确的是(　　　)

A. 电阻R₁与R₂串联
B. 电流表A₁测干路的电流
C. 通过电阻R₁与R₂的电流之比为1:2
D. 电流表A₁与电流表A₂的示数之比为2:3

答案： D

9. 小林用一个电流表和一个阻值为10Ω的电阻R₀来测某未知电阻Rₓ的阻值，设计了如图17−4−20所示的电路，在只闭合开关S的情况下，电流表的示数为0.6A；再同时闭合开关S、S₁，电流表的示数为0.9A。电源电压不变，求：
(1) 电源电压。
(2) 电阻Rₓ的阻值。

答案：
(1) 6V
(2) 20Ω

10. 如图17−4−21所示的电路中，电源电压保持不变，电阻R₁的阻值为10Ω。闭合开关S，两电流表A、A₁的示数分别为0.8A和0.6A。
(1) 求电源电压U。
(2) 求电阻R₂的阻值。
(3) 现用电阻R₀替换电阻R₁、R₂中的一个，替换前后仅一个电流表的示数变化了0.4A。求电阻R₀的阻值。

答案：
(1) 6V
(2) 30Ω
(3) 10Ω
