14.“对家庭用电的调查研究”综合实践活动中，如图19−4所示是小明观察到的家中供电箱，漏电保护开关在线路漏电时自动断开开关，空气开关在电路超负荷运行或短路时，自动断开开关。这两个开关________(选填“串联”或“并联”)在________(选填“干路”或“支路”)上,以保证用电安全。进户线干路较其他导线特别粗，是为了________(选填“增大”或“减小”)电阻，防止进户线干路上通过大电流时发热引起安全事故。

答案： 串联 干路 减小

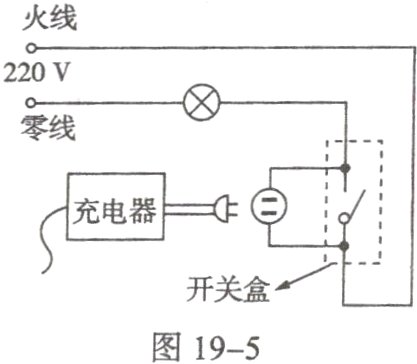

15.如图19−5所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线,接上一个插座。接好后插上额定电压是220V的充电器,却发现电灯亮了,但亮度明显比平常偏暗,造成这一现象的原因是充电器与电灯________联;这时充电器________(选填“能”或“不能”)正常充电。

答案： 串 不能

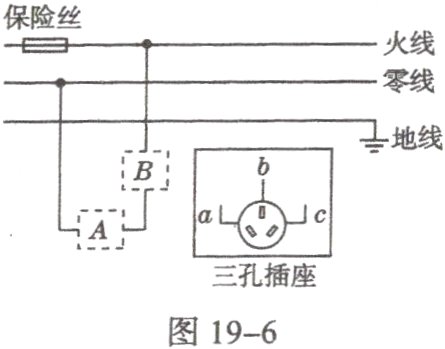

16.小星学习电学知识后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图19−6所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接________，图中三孔插座的插孔________(选填“a”“b”或“c”)应与地线相连。当小星把断开开关的台灯插头插入图中的三孔插座时，图中的灯泡突然熄灭,保险丝熔断,故障的原因是电路中发生________(选填“短路”或“断路”)。

答案： 灯泡 b 短路

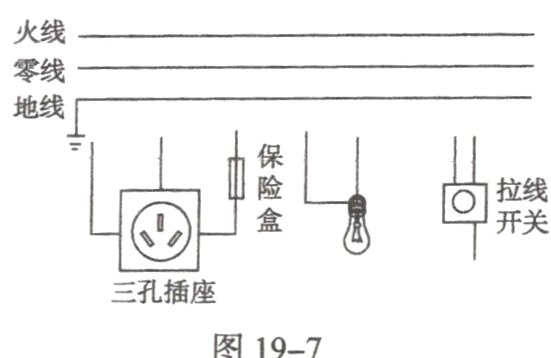

17.(4分)请将图19−7中元件连成符合安全用电原则的照明电路。

答案：

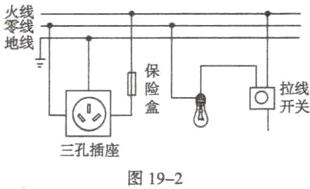

如图19−2所示。
　　　　

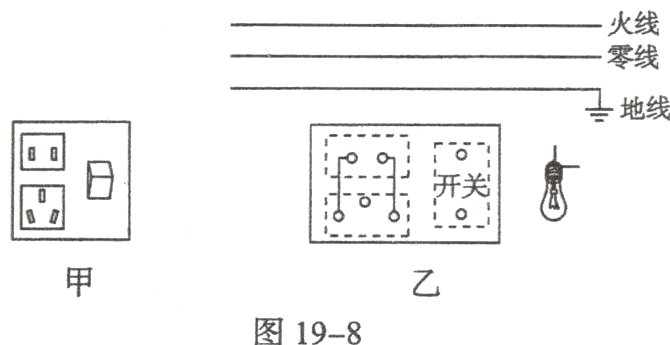

18.(4分)图19−8甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“o”代表接线柱。请将图乙电路连接完整。要求:符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

答案：
如图19−3所示。
