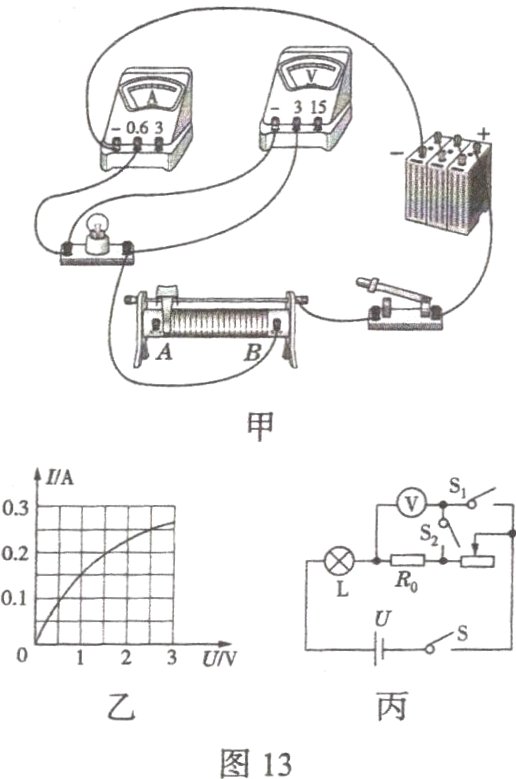

18.(7分)小军同学在“测定小灯泡电功率”的实验中，选用如图13甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V。(灯丝电阻约为12Ω)

(1)为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用________(选填“A”或“B”)。
A.“10Ω　5A”的滑动变阻器
B.“50Ω　0.5A”的滑动变阻器
(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是______________________。
(3)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像(如图乙所示)，分析图像可知，小灯泡的额定功率为________W。
(4)完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R，请你完成下面实验步骤:
①________________________(填写S、S₁、S₂的通断情况)，调节滑动变阻器的滑片，使电压表示数为________。
②________________________(填写S、S₁、S₂的通断情况)，保持滑动变阻器的滑片不动，读出电压表示数为U₁。
③小灯泡额定功率的表达式为P额 = ______。

答案：
(1)B
(2)小灯泡断路
(3)0.625
(4)①闭合开关S、S₁，断开开关S₂；$\frac{U - U_{额}}{U_{额}}R_0$
②闭合开关S、S₂，断开开关S₁
③$\frac{U}{U_0}R_0$
