《2025年中考备考课时练物理中考人教版》

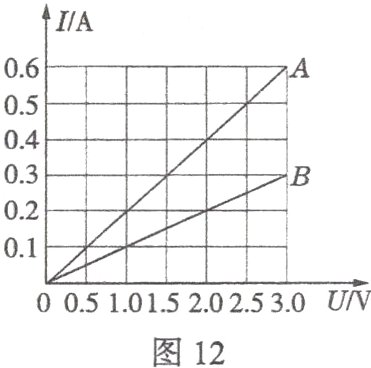

12. 如图 12 所示为电阻 A 和 B 的 I−U 图像，若将 A、B 串联接入某电源两端，则闭合开关后，通过它们的电流之比 I₁:I₂ =________，它们两端的电压之比 U₁:U₂ =________；若将 A、B 并联接入电源两端，闭合开关后，测得干路电流为 0.6A，则总电阻是________Ω(保留到小数点后 2 位)。

答案： 1:1　1:2

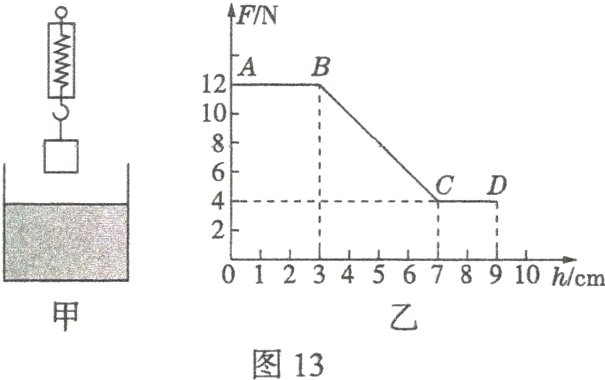

13. 如图 13 甲所示，在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止(水未溢出)。图乙是圆柱体下降过程中弹簧测力计读数 F 随圆柱体下降高度 h 变化的图像(ρ水 = 1×10³kg/m³，g 取 10N/kg)。下列说法正确的是(　　　)

A. 圆柱体浸没在水中时所受的浮力是 4N
B. 圆柱体的质量是 1.2kg
C. 从 B 点到 C 点过程中，水对容器底部的压强逐渐变大
D. 圆柱体下降过程中，绳子对圆柱体的拉力和圆柱体对绳子的拉力是一对平衡力

答案： C

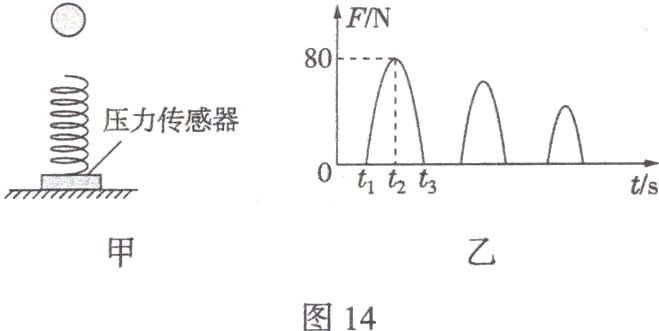

14. 如图 14 甲所示，轻弹簧竖直固定在水平面上，t = 0 时刻，将一重为 G 的金属小球从弹簧正上方某一高度处静止释放，小球落到弹簧上压缩弹簧到最低点，然后被弹簧弹起，上升到一定高度后再下落，如此反复，通过安装在弹簧下端的压力传感器，测出这一过程弹簧弹力 F 随时间 t 变化的图像如图乙所示，则(　　　)

A. t₁时刻小球的动能最大
B. t₂时刻小球的重力势能最大
C. t₃时刻小球的机械能小于 t₁时刻小球的机械能
D. 从开始下落到第一次到达最低点，小球内能的增加量等于这两个时刻小球机械能的减少量

答案： C

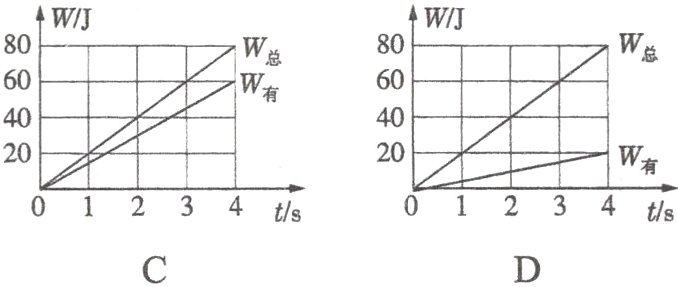

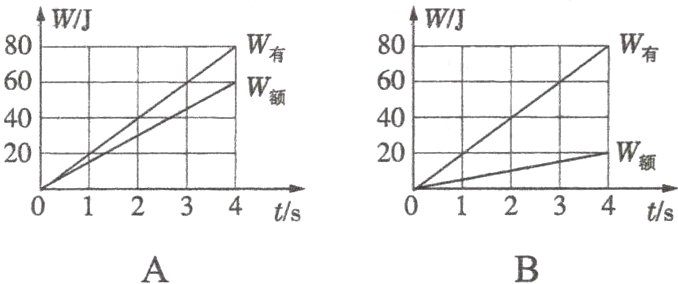

15. 如图 15 所示，使用动滑轮时拉力 F 在 4s 内做了 80J 的功，此动滑轮的机械效率为 75%。在同一个坐标轴里画出总功、有用功和额外功的图像，下列图像正确的是(　　　)

答案： C
