《2025年中考备考课时练物理中考人教版》

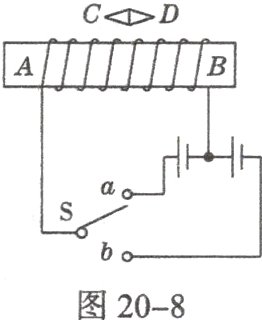

12.科学家的每次重大发现，都有力地推动了人类文明的进程。丹麦物理学家________首先发现了电流周围存在着磁场,第一个揭示了电和磁之间的联系。小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置,如图20−8所示。当开关S接____________(选填“a”或“b”)点时，电磁铁的A端是S极,此时小磁针的D端是____________极。

答案： 奥斯特 bS

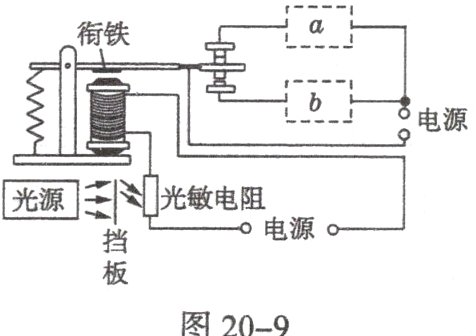

13.如图20−9所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射,部分光越过挡板射到光敏电阻上,光敏电阻的阻值__________,电路中的电流增大,电磁铁的磁性__________,在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则________是除尘器。
　　　　　　

答案： 减小 增强 b

14.如图20−10所示是一汽车饰品(小盆景),花盆表面有一个太阳能电池板,塑料小花在阳光下能不停地摇摆。请你猜测花盆里还有一个重要的装置是____________(选填“发电机”或“电动机”),这种装置的工作原理是__________________________。
　　　　　　　　　　　　　　

答案： 电动机 通电导体在磁场中受力的作用

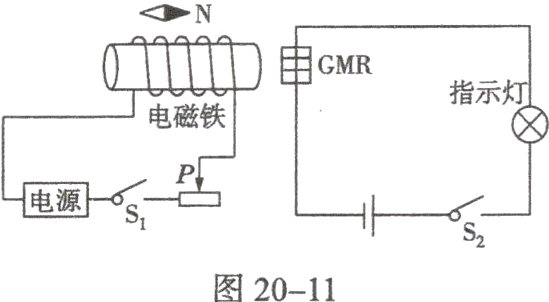

15.如图20−11所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S₁和S₂时,小磁针N极指向右端,则电磁铁的左端为________极，电源右端为________极。要使指示灯变亮，滑动变阻器的滑片应向________滑动。
　　

答案： N 正 左

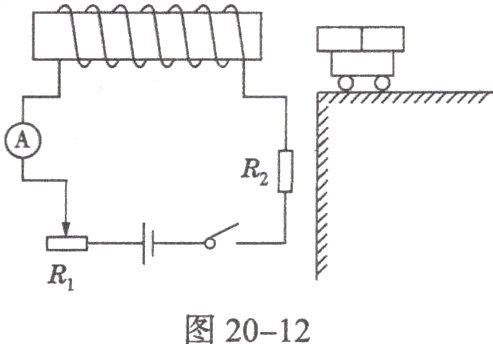

16.如图20−12所示，将一条形磁体放在小车上,并靠近螺线管。开关闭合，发现小车缓慢向右运动，则条形磁体的左端为__________极。若想让小车快速向左运动，我们可以________________________。
　　　

答案： N 将电源正、负极对调(或将小车上磁体 N、S 极对调),并将滑动变阻器的滑片向右调节

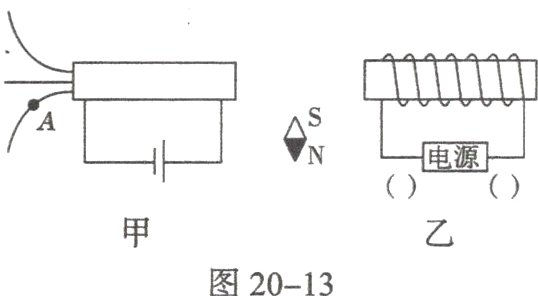

17.(6分)如图20−13所示,小磁针静止在甲、乙两个螺线管之间，请你完成:
　(1)甲通电螺线管的绕法和A点磁感线的方向;
　(2)乙通电螺线管电源的正、负极。
　　

答案：

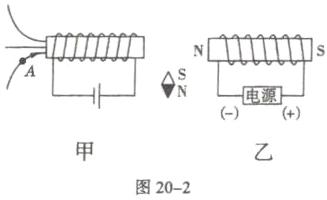

如图 20−2 所示。
　　　　

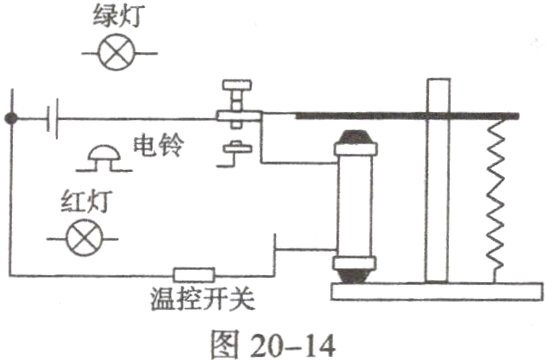

18.(4分)刘大爷家大棚温度监控电路如图20−14所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮;棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响,红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个,另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
　　

答案：

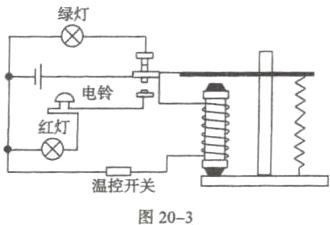

如图 20−3 所示。
