《2025年中考备考课时练物理中考人教版》

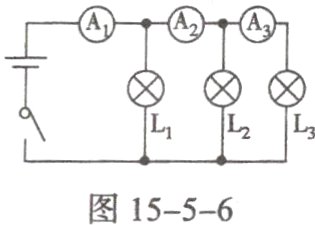

7. 如图15−5−6所示，电流表A₁、A₂和A₃的示数分别为1.2A、0.8A和0.3A。
那么通过L₁的电流为______A，通过L₂的电流为________A。

答案： 0.4 0.5

8. 如图15−5−7所示，电流通过横截面积大小不等的两段导体A、B，在两段导体中电流大小分别为Iₐ、Iᵦ。
则Iₐ、Iᵦ两者之间的大小关系是(　　)
A. Iₐ = Iᵦ　　　　
　B. Iₐ＞Iᵦ
C. Iₐ＜Iᵦ　　　　
　D. 无法确定

答案： A

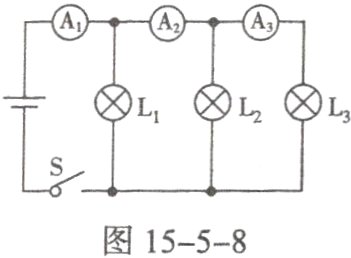

9. 如图15−5−8所示的电路中，三只电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃。
则下列关系正确的是(　　)
A. I₁ = I₂ = I₃　　　
　B. I₁ = I₂ + I₃
C. I₁＞I₂＞I₃　　　
　D. I₁＞I₃＞I₂

答案： C

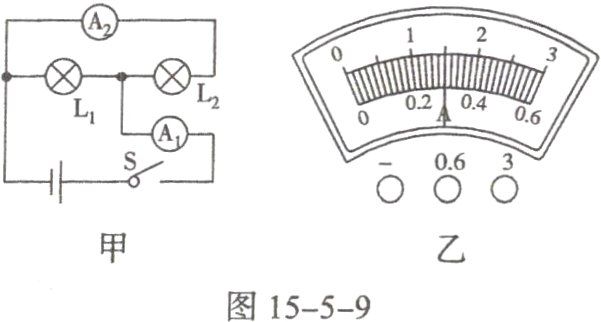

10. 如图15−5−9甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙所示。
通过灯泡L₁和L₂的电流分别是(　　)
A. 1.2A，0.3A　
　B. 1.5A，0.3A
C. 0.3A，1.2A　
　D. 0.3A，1.5A

答案： A

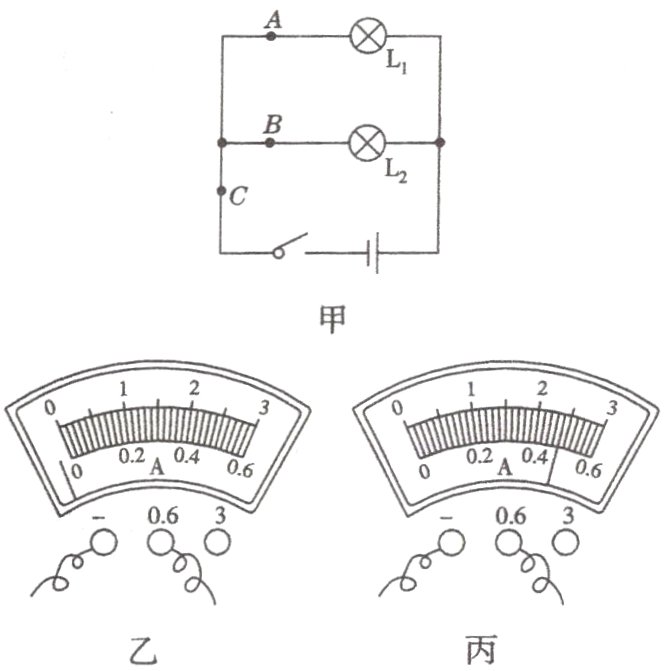

11. 用如图15−5−10甲所示电路探究并联电路的电流特点。

图15−5−10
(1) 实验中，应选规格________(选填“相同”或“不同”)的小灯泡。
(2) 在测量干路电流时：
① 接入电流表后闭合开关，看到两个灯泡都发光。但电流表出现如图乙所示的现象，原因是__________________________。
② 故障排除后，电流表的示数如图丙所示，则电流为________A。
(3) 请设计出探究过程中所需要的实验记录表格。

答案：
(1)不同
(2)①电流表的正、负接线柱接反了 ②0.48
(3)如下表所示。
实验次序 A点电流IA/A B点电流IB/A C点电流IC/A
第一次测量
第二次测量
