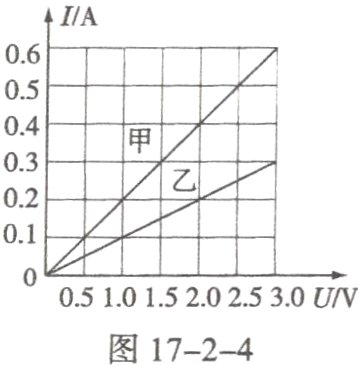

8. 小明在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图17−2−4所示的图像。根据图像，下列说法错误的是(　　　)

A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V 的电源上时，干路中的电流为0.9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻

答案： D

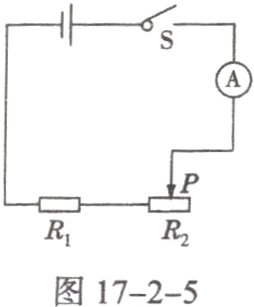

9. 如图17−2−5所示的电路，电源电压保持不变，$R_1 = 10Ω$，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是(　　　)

A. 滑片P在最右端时，通过$R_1$、$R_2$的电流之比为5:8
B. 滑片P在最右端时，$R_1$、$R_2$两端电压之比为3:1
C. 滑动变阻器的最大阻值为40Ω
D. 电源电压为10V

答案： D解析:由电路图可知，R₁与R₂串联，电流表测电路中的电流。当滑动变阻器滑片P在最右端时，接入电路中的电阻最大，此时电路中的电流I₁ = 0.25A。因串联电路中各处的电流相等，所以，通过R₁、R₂的电流之比为1:1，故A错误。因串联电路中总电阻等于各分电阻之和，所以，由I = $\frac{U}{R}$可得，电源的电压：U = I₁(R₁ + R₂)= 0.25A×(10Ω + R₂) ①。把滑片P移到中点时，电路中的电流I₂ = 0.4A，则电源的电压：U = I₂(R₁ + $\frac{1}{2}$R₂)= 0.4A×(10Ω + $\frac{1}{2}$R₂) ②。联立①②式解得：U = 10V，R₂ = 30Ω，故C错误，D正确。滑片P在最右端时，R₁、R₂两端电压之比为U₁:U₂ = I₁R₁:I₁R₂ = R₁:R₂ = 10Ω:30Ω = 1:3，故B错误。

10. 如图17−2−6是小海设计的温度测量仪的电路，$R_1$是定值电阻，$R_2$是阻值随温度升高而减小的热敏电阻，当$R_2$的温度随环境温度降低时(　　　)

A. 电流表的示数增大
B. 电压表$V_1$的示数增大
C. 电压表$V_2$的示数增大
D. 电压表$V$的示数减小

答案： C

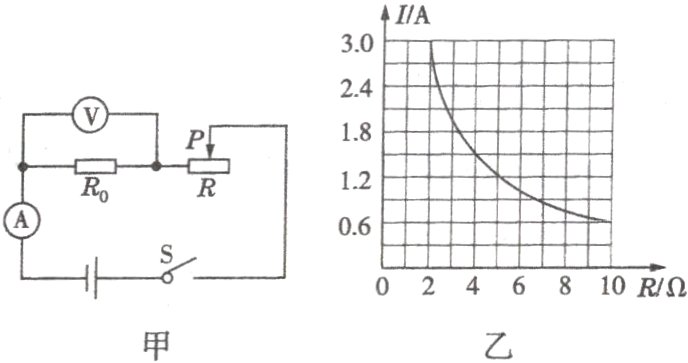

11. 在“探究电流与电阻的关系”实验中，利用如图17−2−7甲所示电路，得到如图乙所示的电流随电阻变化的图像。电源电压为9V。若某次实验时滑动变阻器连入电路的阻值为2Ω，则该次实验所接入的定值电阻$R_0$的阻值为(　　　)

图17−2−7
A. 1Ω　　　　
　B. 4Ω
C. 6Ω　　　　
　D. 8Ω

答案： B
