《2025年中考备考课时练物理中考人教版》

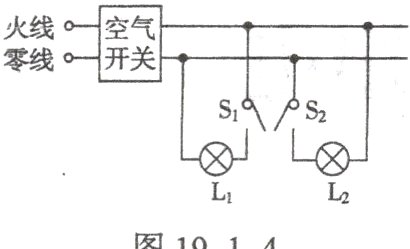

7.某家庭电路如图19−1−4所示，下列说法正确的是(　　　)

A.家庭电路用直流电供电
B.家庭电路电压为36V
C.灯泡L₁和L₂串联
D.开关S₂位置接错

答案： D

8.对家庭电路的安装过程，下列要求正确的是(　　　)
A.按照进户线→电能表→总开关→熔断器→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地

答案： A

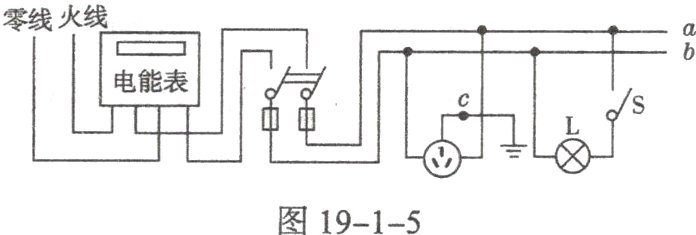

9.图19−1−5是家庭电路示意图。下列说法正确的是(　　　)

A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L₁,则L₁与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患

答案： D

10.如图19−1−6所示，关于家用插座说法中,正确的是(　　　)

A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中

答案： A

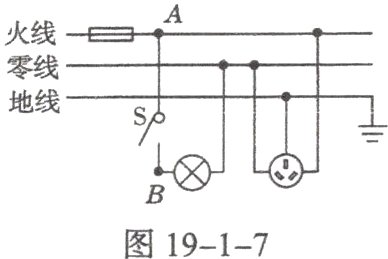

11.图19−1−7是某家庭电路的一部分，下列说法正确的是(　　　)

A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时，用试电笔接触A点时管发光，接触B点时管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路

答案： B

12.下列说法正确的是(　　　)
A.使用试电笔时，手应该与笔尾金属笔卡接触
B.我国家庭电路中的电压为110V,频率为50Hz
C.所有家用电器的外壳都应接地
D.可以将用电器的三脚插头改为两脚插头接在两孔插座上使用

答案： A

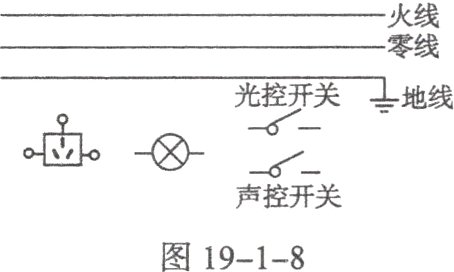

13.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便、省电的目的，同时由于有不固定的家用电器，需接入一个三孔插座，请将如图19−1−8所示的原理图连接完整。

答案：
如图19−1所示。
