《2025年中考备考课时练物理中考人教版》

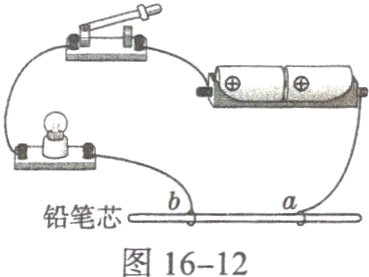

15.如图16−12所示电路，导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是____________(选填“导体”或“绝缘体”)，还能说明导体的电阻与____________有关。受此启发，人们制造了一种可以改变电阻的元件，叫做____________。
　　　　

答案： 导体；导体长度；滑动变阻器

16.如图16−13所示,闭合开关后，电压表V的示数为6V,电压表V₁的示数为2.5V,则L₁两端电压为________V,若L₁比L₂亮,则通过两灯的电流________(选填“L₁的大”“L₂ 的大”或“一样大”)。

答案： 3.5；一样大

三、作图题(本大题共1个小题,共6分)

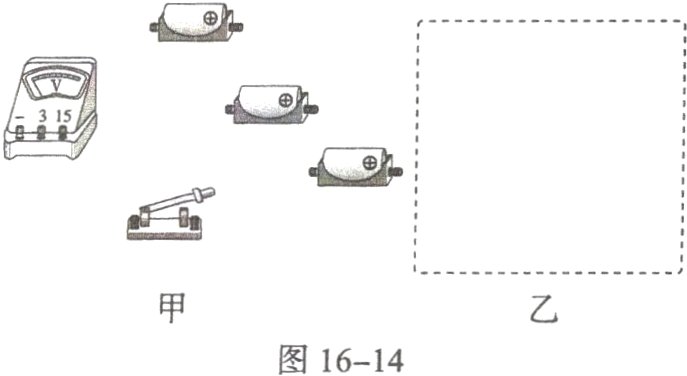

17.(1)(3分)为了研究串联电池组的电压规律，需要测量三个电池串联之后的电压。请按照要求在图16−14甲中用笔画线代替导线连接实物电路，并在图乙的方框内画出对应的电路图。

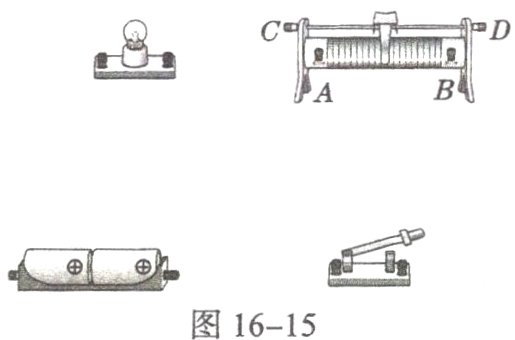

　(2)(3分)用笔画线代替导线,将图16−15中的元件连接成电路，要求:向右移动滑片，灯泡变亮。
　　　

答案：

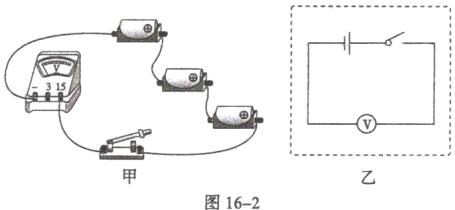

(1)如图16−2所示。
　

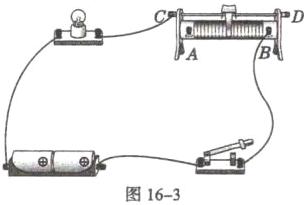

(2)如图16−3所示。
　　　　

18.(5分)在“探究导体的电阻跟哪些因素有
　关”的实验中:
　(1)小明的猜想是:①电阻可能与导体
　的材料有关。
　小亮的猜想是:②电阻可能与导体的温
　度有关。
　小敏的猜想是:③电阻可能与导体的长
　度有关。
　根据你掌握的电学知识，你认为:④电阻
　可能还与______________________有关。

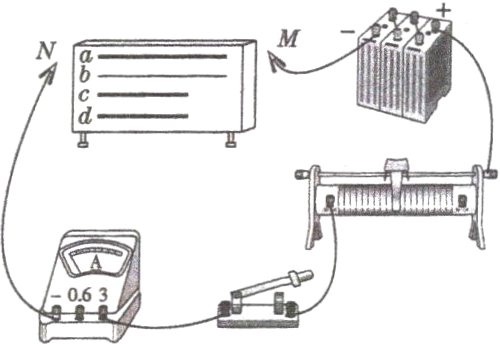

　(2)如图16−16是三位同学为上述探究活
　动准备的实验器材，他们已经完成了部分
　实物电路的连接。若电阻受温度的影响可
　以忽略,要探究猜想①,应该控制________
　　　　　　　不变;要探究猜想③,应
　该选用导体__________和导体________
　____(填导体的字母代号)进行对比实验。
　　
　　a、b、c是镍铬合金丝,d是锰铜合金丝;
　　a、b的长度相同而粗细不同;a、c粗细
　　相同而长度不同;c、d长度和粗细都相同
　　　　　　图16−16
中考备考课时练

答案：
(1)导体的横截面积
(2)导体的长度、横截面积；a、c
