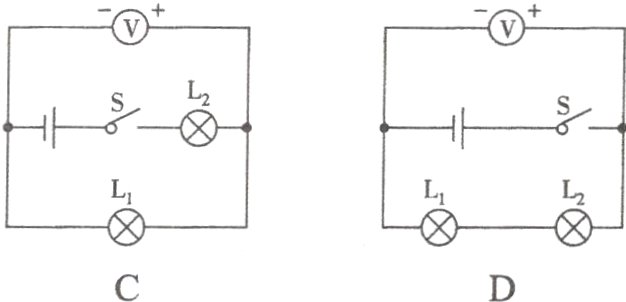

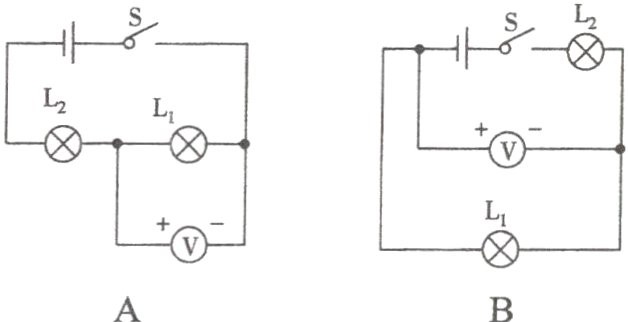

9.下列电路图中,能用电压表正确测出L1两端电压的是(　　　)

答案： C

10.如图16−1−4所示，电源电压保持不变，a 是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开,然后与c处相接，闭合开关S后，电压表示数为4.5V,这时灯泡L两端的电压为________V。

答案： 1.5

11.如图16−1−5所示的电路中,当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V,则电路中故障是灯________(选填“短路”或“断路”)，电源两端电压为________V。

答案： 短路　6

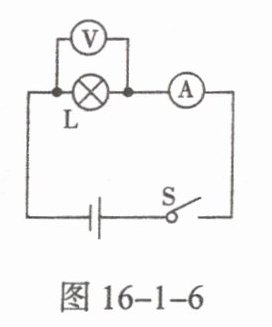

12.如图16−1−6所示电路中,闭合开关S,灯泡发光,电路正常。若将电压表与电流表交换位置，电路可能出现的情况是(　　　)

A.电流表不会损坏，电压表被烧毁
B.电压表有示数，电流表无示数
C.灯泡正常发光
D.电流表有示数，电压表无示数

答案： B

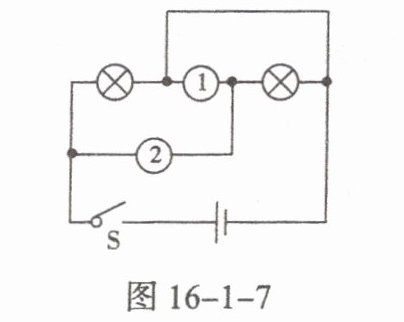

13.如图16−1−7所示,①②是测量电压或电流的仪表；当S闭合后，为了使小灯泡都能发光,则(　　　)
A.①是电流表、②是电压表
B.①是电压表、②是电流表
C.①是电流表、②是电流表
D.①是电压表、②是电压表

答案： B

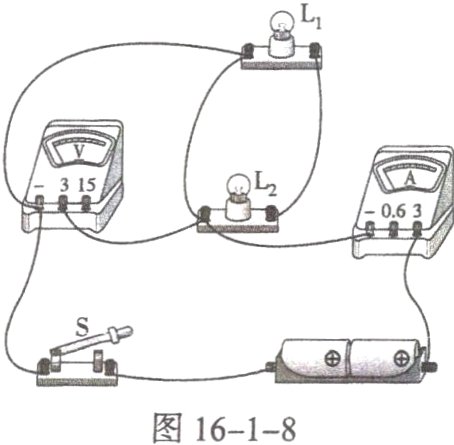

14.小伟连接两灯并联电路的情况如图16−1−8所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S,可能造成的后果是__________________；现在请你只改接图中的一根导线，使电路连接完全正确(在接错的导线上画×，然后画出正确的接线)。

答案：
电流表烧坏或电源烧坏　如图16−1所示。
