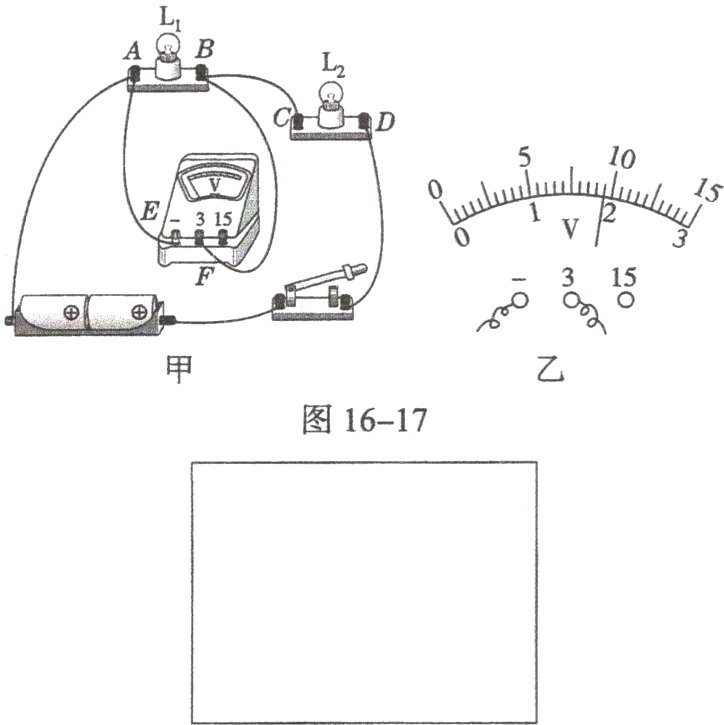

19.(5分)小芳在“探究串联电路电压特点”的实验中,连接的实物电路如图16−17甲所示，请你协助完成。

　(1)在方框内画出与图甲对应的电路图，并在电路图中标上L₁、L₂。
　(2)在某次测量时，电压表的示数如图乙所示,此时灯L₁两端的电压为________V.
　(3)闭合开关后,小芳发现L₁、L₂均不发光，电压表有示数且大小接近3V,则电路中出现的故障可能是L₁发生了________(选填“短路”或“断路”)。
　(4)排除故障后,小芳在测量了灯L₁两端的电压后，断开开关，然后将导线AE的A 端松开,接到D接线柱上,测量灯L₂两端的电压，这一做法会造成______________。

答案：

(1)如图16−4所示。
(2)1.9
(3)断路
(4)电压表的正负接线柱接反
解析：
(1)由实物图分析可知，两灯串联，开关控制整个电路，电压表测量灯泡L₁两端电压，画出相应的电路图如图16−4所示。
(2)由图乙可知电压表选用的是小量程，
　　　　　　　　　　　　　　　　
其分度值是0.1V，此时电压表的示数是1.9V。
(3)闭合开关S后，灯L₁、L₂均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L₁发生断路。
(4)如果将AE导线的A端松开，接到D接线柱上来测量灯L₂两端的电压，这样电流从电压表的“−”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。

五、计算应用题(本大题共1个小题,共10分)

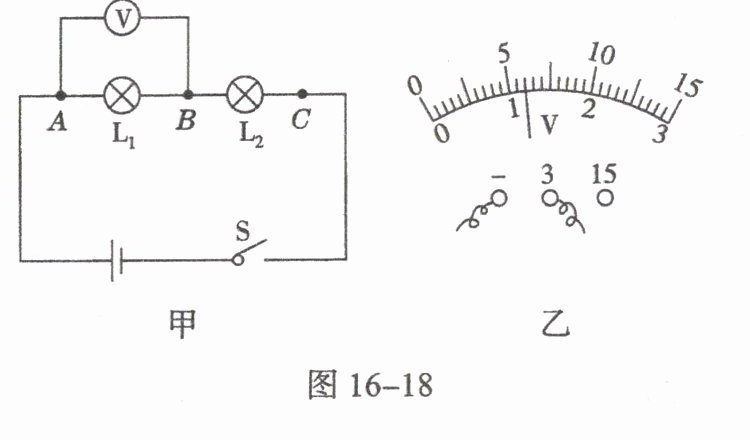

20.如图16−18甲所示电路图，电源是由两节新干电池串联接在一起的，闭合开关后灯泡L₁和L₂都能正常发光,电压表的示数如图乙所示,灯泡L₁中的电流为0.3A。求:
(1)电源电压U。
　(2)灯泡L₁和L₂两端的电压U₁和U₂。
　(3)灯泡L₂中的电流I₂。
　

答案： 解：
(1)电源为两节新干电池，则电源电压U = 2×1.5V = 3V。
(2)由图乙可知电压表的示数U₁ = 1.2V，由图甲可知，L₁、L₂串联在电路中，电压表测L₁两端电压，则L₁两端电压U₁ = 1.2V，根据串联电路电压的规律知，L₂两端电压U₂ = U - U₁ = 3V - 1.2V = 1.8V。
(3)由题可知，通过L₁的电流I₁ = 0.3A，则由串联电路电流的规律可知：I₂ = I₁ = 0.3A。
