《2025年中考备考课时练物理中考人教版》

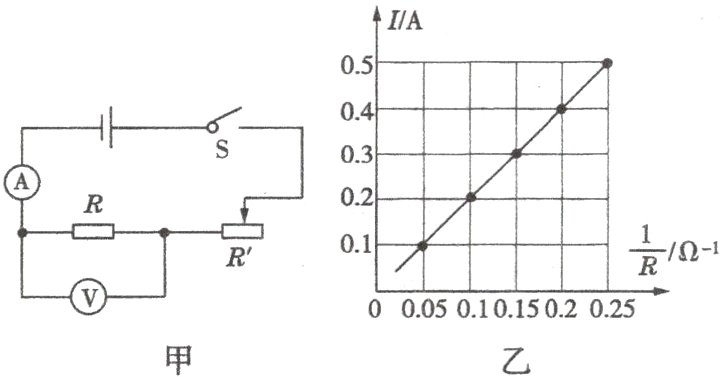

5.小明利用图17−1−3甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I−$\frac{1}{R}$图像，如图乙所示，由图可知(　　　)
图17−1−3
　
A.定值电阻两端的电压控制为2V不变
B.当电流为0.2A时,电阻R为0.1Ω
C.当滑动变阻器的滑片向右移动时，电压表示数变大
　
D.当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为1:2

答案： A

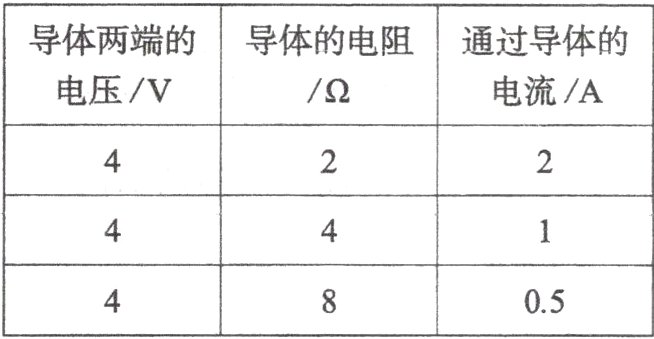

6.在研究电流跟电压、电阻的关系的实验中，得出表格中的数据。根据这些数据，可以得到的结论是(　　　)
　
A.导体电阻一定时，导体两端的电压跟通过导体的电流成正比
　
B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比
　
C.导体两端的电压一定时，导体的电阻和通过导体的电流成反比

D.导体两端的电压一定时，通过导体的电流和导体的电阻成反比

答案： D

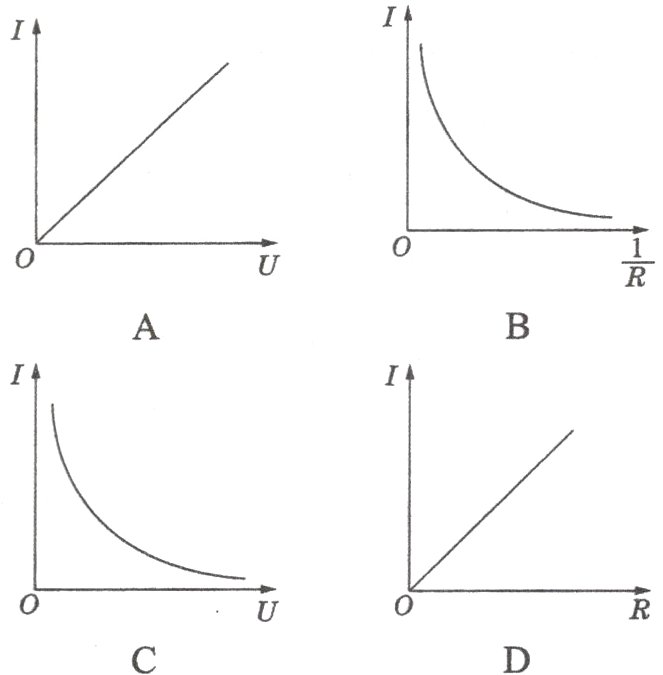

7.在探究电流跟电压、电阻关系的实验中，同学们绘制的下列四条图线，正确的是(　　　)
　

答案： A

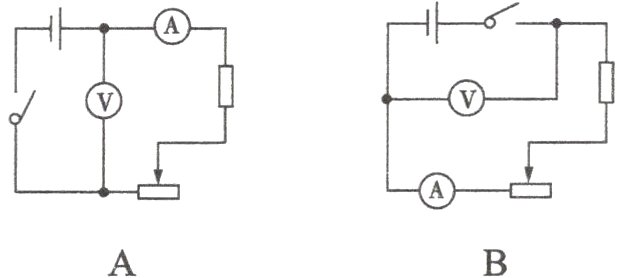

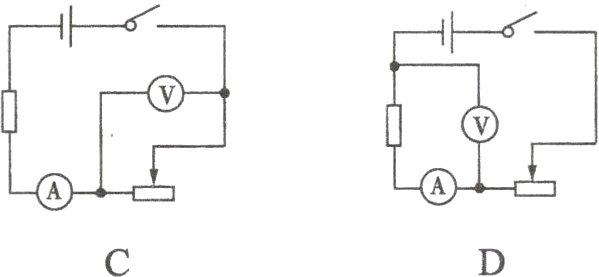

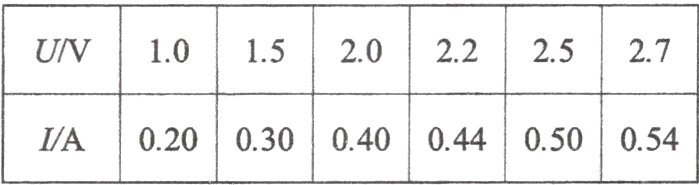

8.在探究电流与电压的关系实验中记录了电压表的示数U和电流表的示数I,实验数据如下表所示。请根据表中数据判断下列选项中的电路图可能是(　　　)

　

答案： D
