《2025年中考备考课时练物理中考人教版》

11. 在测电阻的实验中，小明把电压表与滑动变阻器并联，如图17−3−8所示，在调节滑动变阻器的过程中，记录了两组实验数据。当电压表的示数为3V时，电流表的示数为0.3A；当电压表的示数为5V 时，电流表的示数为0.2A。则电阻Rx的电阻为(　　)

图17−3−8
A. 10Ω
B. 20Ω
C. 25Ω
D. 16Ω

答案： B

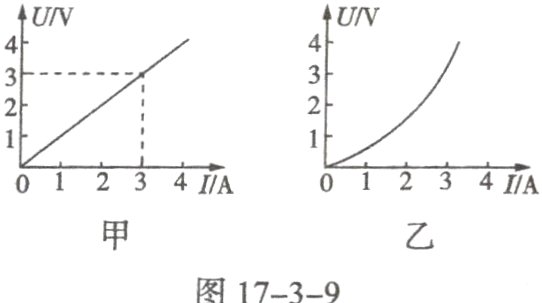

12. 在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U - I图像，分别如图17−3−9 甲、乙所示，则对于图像的分析，以下说法不正确的是(　　)

A. 由甲图可知，定值电阻的阻值为1Ω
B. 由甲图可知，定值电阻的阻值不随其两端的电压和通过的电流的改变而改变
C. 由乙图可知，小灯泡的电阻跟灯丝的温度有关
D. 为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻

答案： D

13. 甲、乙两组同学在实验室测量一个定值电阻的阻值。实验器材有：待测电阻Rx (阻值在5~15Ω之间)，电源一个(电源电压恒定3V)，电流表(量程：0~0.6A 0~3A)、电压表(量程：0~3V　0~15V)、满足要求的滑动变阻器一个、开关一个、导线若干。

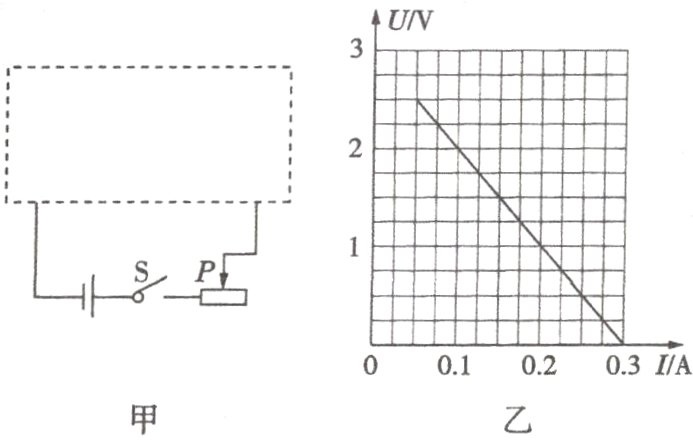

图17−3−10
(1)在图17−3−10甲的虚线框中，将实验电路图补充完整。其中电压表选用的量程是________V。
(2)甲组同学在某次实验中，测得电流表示数为0.15A，电压表示数为1.5V，则待测电阻Rx为________Ω，本实验多次测量的目的是____________________________。
(3)乙组同学完成实验后，根据实验数据绘制的U - I图像如图乙所示，你认为该组同学在实验中存在的问题是______________________________，根据图乙，该组同学能否计算出待测电阻的阻值________(选填“能”或“不能”)。

答案：

(1)如图17−2所示。 0~3
(2)10 求平均值，减小误差
(3)电压表与滑动变阻器并联 能
