《2025年中考备考课时练物理中考人教版》

9. 小雨的房间里有四盏灯。开关S₁控制吊灯L₁和L₂；开关S₂控制壁灯L₃；开关S₃和S₄控制床头灯L₄，使它有两种不同的亮度。现有一个电源、4个开关、4个灯泡、一个定值电阻和若干导线，请你设计上述电路，将电路图画在虚线框内。

答案：

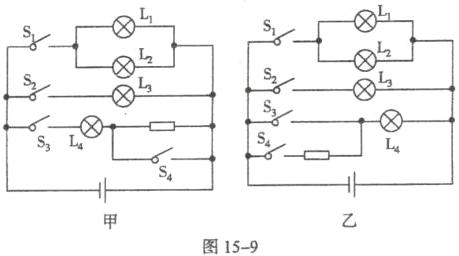

如图15−9甲或乙所示。
　

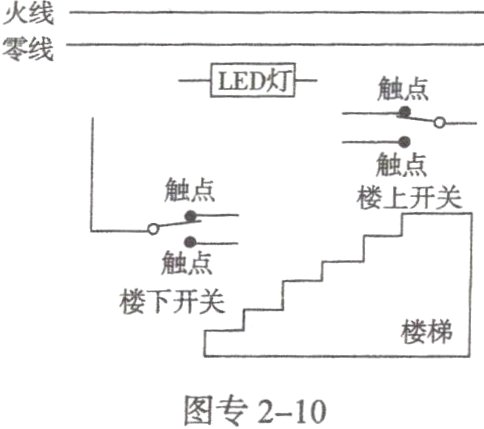

10. 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论楼上还是楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼上开灯到楼下关灯，请你根据小明的设计意图，用笔画线代替导线完成图专2−10的电路。

答案：

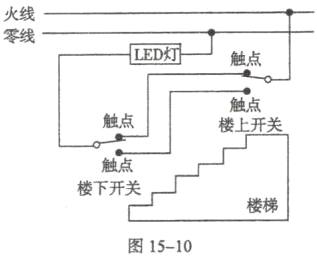

如图15−10所示。
　　　　

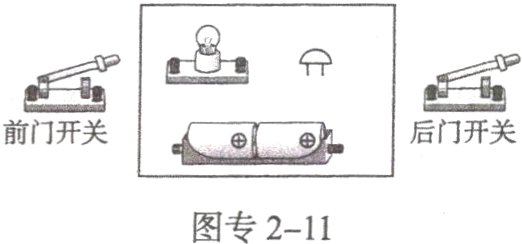

11. 一块木板上装有灯泡和电铃各一个。板上还装有电池组。如图专2−11所示，现将这块木板装在学校的传达室里，使值班人员从铃声和灯光的信号中，辨别是前门来客按开关，还是后门来客按开关。请将电路连接完整，并画出相应的电路图。

答案：

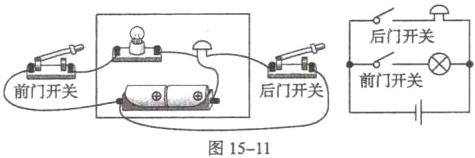

如图15−11所示。

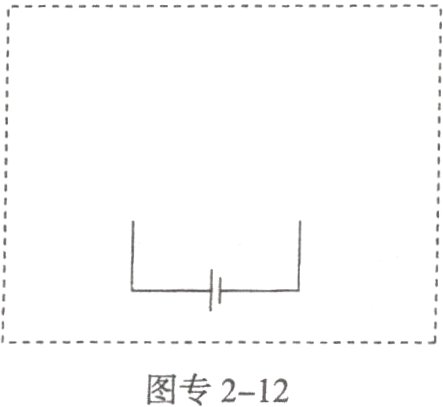

12. 学校组织演讲比赛，需要三个评委。为此，学校的物理实验小组根据要求制作了投票机，请你按下列要求设计出复赛时投票机的电路。在复赛时，必须三个评委都同意才可进入决赛。要求:用一只小灯泡、三只开关、一节干电池及导线若干，三个评委各自控制一只开关(闭合开关表示同意，断开开关表示不同意)，表决后小灯泡亮就进入决赛。(请将三个开关和灯以恰当方式添入图专2−12电路图中以满足要求)

答案：
如图15−12所示。
