7. 如图17−4−7所示的电路中，电源电压保持不变，R₁ = 10Ω。闭合开关S，移动滑动变阻器R₂的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A。则电源电压和滑动变阻器的最大阻值分别为(　　)

A. 6V　20Ω　
　B. 12V 20Ω
C. 6V　10Ω　
　D. 12V　10Ω

答案： A

8. 如图17−4−8所示电路中，电源电压为4.5V，L₁、L₂是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则(　　)

A. L₂两端的电压为1.5V
B. L₁两端的电压为1.5V
C. L₁与L₂的灯丝电阻之比为2:1
D. 通过L₁与L₂的电流之比为1:2

答案： B

9. 如图17−4−9所示电路，电阻R₁ = 20Ω、R₂ = 10Ω，开关闭合后，下列说法不正确的是(　　)

A. R₁与R₂的总电阻为30Ω
B. R₁与R₂两端的电压之比为2:1
C. 通过R₁与R₂的电流之比为1:2
D. R₁与R₂两端的电压之和等于电源电压

答案： C

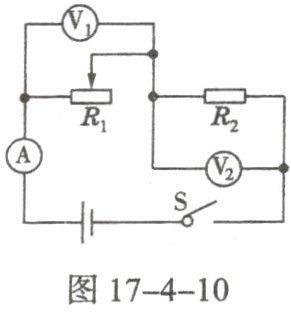

10. 如图17−4−10所示，将滑动变阻器R₂与定值电阻R₁接入电源电压不变的电路中。闭合开关S，各表均有一定示数，将滑动变阻器的滑片向右滑动到某一位置，电压表V₁、V₂示数变化量的大小分别为△U₁、△U₂，下列说法正确的是(　　)

A. V₁示数变大，V₂示数不变
B. V₁示数变大，△U₁＞△U₂
C. V₁示数变小，V₂示数和电流表示数之比变小
D. V₁示数变小，V₂示数和电流表示数之比不变

答案： D

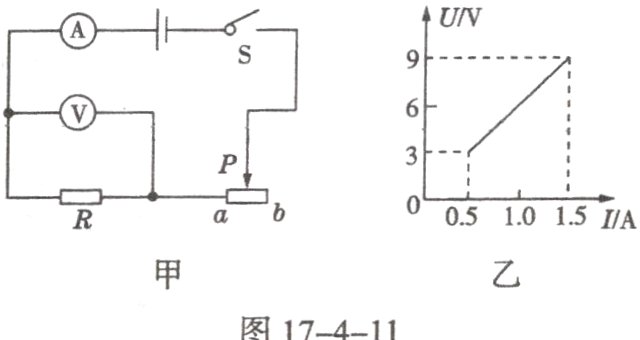

11. 如图17−4−11甲所示，电源电压保持不变，闭合开关S时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是(　　)

A. 电源电压是9V
B. 定值电阻R的阻值是6Ω
C. 滑动变阻器的阻值变化范围是0~18Ω
D. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V

答案： C解析:当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图像可知，电路中的最大电流为1.5A 时，电压表的示数为9V,即电源的电压为9V，故A正确。由I=$\frac{U}{R}$可得，定值电阻R的阻值:R=$\frac{U}{I}$=$\frac{9V}{1.5A}$=6Ω,故B正确。
　当滑片P位于b端时,定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图像可知，电路中的最小电流1'=0.5A,则电路中的总电阻:R总
=y=$\frac{9V}{0.5A}$=18Ω，因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器的最大阻值:R+=R总−R=¹8Ω−6Ω=12Ω,所以滑动变阻器的阻值变化范围是0~12Ω,故C错误。
当定值电阻R出现接触不良时，则串联电路断路，电流表示数为0,电压表串联在电路中,相当于测量电源电压,其示数为9V，故D正确。
