《2025年中考备考课时练物理中考人教版》

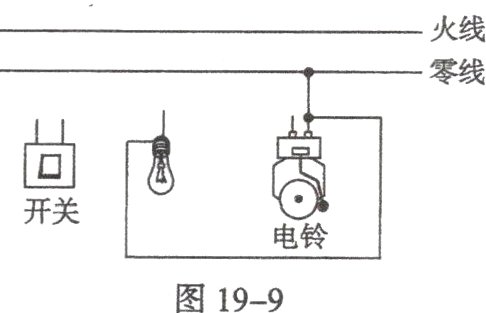

19.(5分)在医院住院的病人，需要护理时，只要闭合床头开关就能及时通知值班室里的护士。小明设计如图19−9中的开关同时控制灯泡和电铃，且要求灯泡和电铃是并联的，请你根据安全用电原则，将图中所示的实物连接完整。

答案：
如图19−4所示。
　　　　

四、解答题(本大题共1个小题,共10分)
20.(1)在家庭电路中,为了防止触电,必须把用电器的开关装在________(选填“火”“零”或“地”)线与用电器之间,同时使用过多的大功率用电器往往会引起空气开关“跳闸”,其原因是____________。

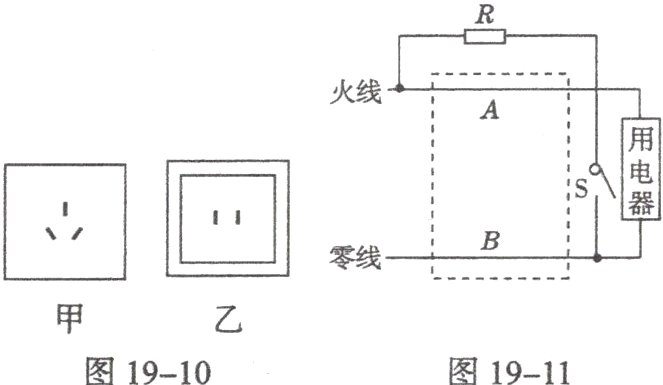

(2)安装额定功率为1500W的电热水器时,需加装一个开关便于控制热水器的工作。现有两种开关S1(250V 6A)、S2 (250V　16A),为了安全和实用,应选用开关________和图19−10中________(选填“甲”或“乙”)插座。

(3)家庭电路用电器漏电时,通过火线与零线的电流不相等，漏电保护器中检测装置(在图中虚线框内,未画出)检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图19−11,电路正常时用电器两端的电压为________V,当开关S ________(选填“断开”或“闭合”)时就能模拟用电器漏电，此时通过A、B两处的电流IA________(选填“＞”“＜”或“ = ”)IB。
(4)电冰箱使用时外壳一定要______,以保证安全。夏天，为了节能，可将冰箱的设置温度适当调________(选填“高”或“低”)。有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW·h,假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为________h。

答案：
(1)火 总功率过大
(2)S 甲
(3)220 闭合 ＜
(4)接地 高 8
