《2025年中考备考课时练物理中考人教版》

四、实验探究题(本大题共1个小题,共8分)
19.(一)某实验小组探究“通电螺线管外部磁场的特点”。
　　

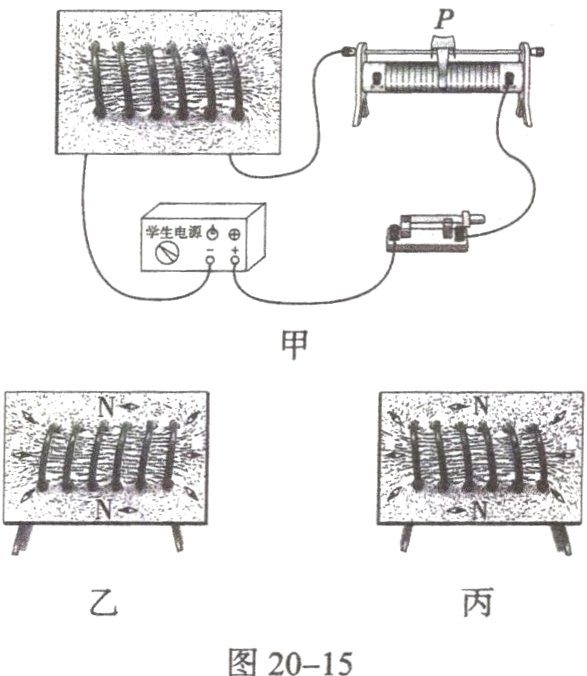

　(1)将螺线管安装在一块有机玻璃板上,连入电路中。在板面上均匀地撒满铁屑,闭合开关并________玻璃板面,观察到铁屑分布情况如图20−15甲所示。铁屑的分布情况与________磁体周围铁屑的分布情况相似，铁屑的作用是显示____________。
　(2)把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如图乙所示,对调电源正负极，闭合开关,小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与________的方向有关。
物理(九年级全一册)　　
　(二)另一小组成员还进行了如下探究:
　

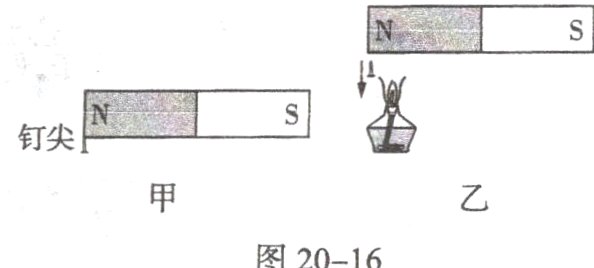

　(3)如图20−16甲所示，将小铁钉靠近磁铁N极，小铁钉被吸引获得________性。
　此时,小铁钉相当于一个________,钉尖是________极。如图乙所示,给磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与________有关。

答案：
(1)轻敲 条形 磁场的分布情况
(2)电流
(3)磁 磁体 S 温度

五、计算应用题(本大题共1个小题,共8分)
20.电动自行车、电动汽车都采用电动机来获得动力。某直流电动机的铭牌上标有“220V 5.5kW”字样，电动机线圈的电阻为0.4Ω。
　(1)该电动机正常工作1h,消耗多少电能？
　(2)该电动机正常工作1h,线圈因发热而损失了一部分电能，线圈在这1h内产生的热量是多少？
　(3)在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。

答案： 解:
(1)因为 P = $\frac{W}{t}$，
　则电动机消耗的电能 W = Pt = 5.5kW×1h = 5.5kW·h。
(2)因为 P = UI，
　则电动机正常工作时的电流 I = $\frac{P}{U}$ = $\frac{5500W}{220V}$ = 25A，线圈产生的热量 Q = I²Rt = (25A)²×0.4Ω×3600s = 9×10⁵J。
(3)电动机卡住无法转动，电能无法转化为机械能，电动机消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高。
