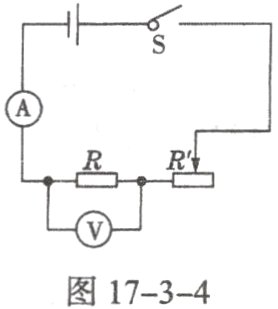

6. 如图17−3−4所示的电路中，R为待测电阻，其阻值大约为5Ω，滑动变阻器R'(2A　10Ω)，电压表(0~3V，0~15V)，电流表(0~0.6A，0~3A)，电源电压是4.5V，为了减小误差，要求每次测量时电表指针的偏转在满刻度的$\frac{1}{2}$以上，那么电流表、电压表的量程应选(　　)

A. 0~3A和0~15V
B. 0~0.6A和0~3V
C. 0~3A和0~3V
D. 0~0.6A和0~15V

答案： B

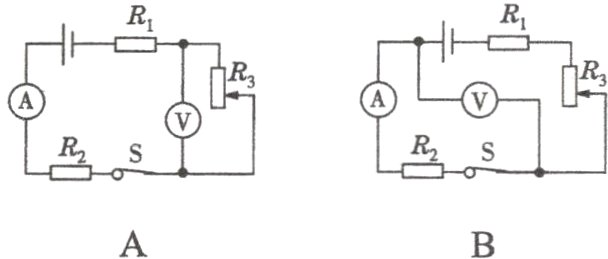

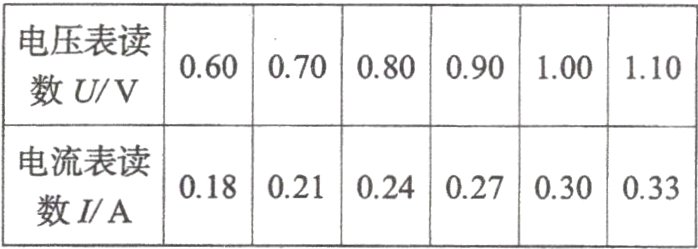

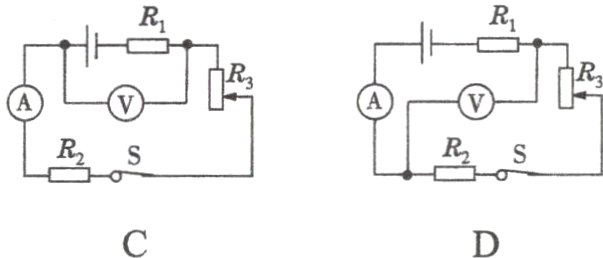

7. 小明同学做电学实验，通过改变滑动变阻器R电阻的大小，依次记录的电压表和电流表的读数如下表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列选项中的哪一个(　　)

答案： B

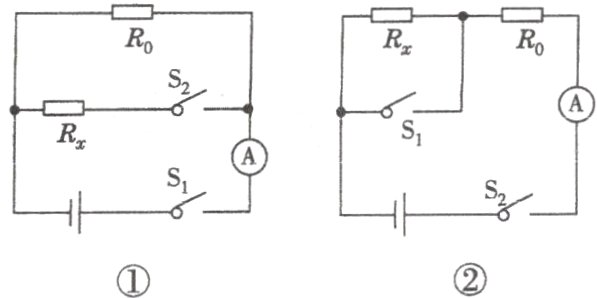

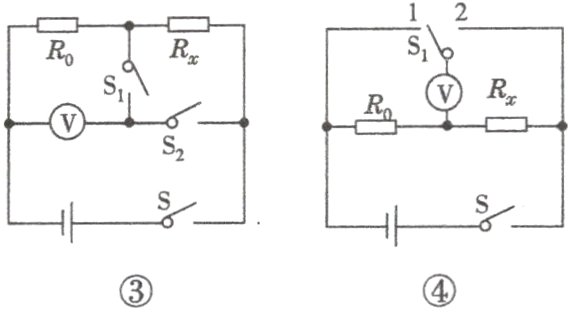

8. 某同学设计了以下四种电路，其中电源电压不变且未知，R₀是已知阻值的定值电阻。实验中在不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是(　　)


图17−3−5
A. 只有①
B. 只有②③
C. 只有①②③
D. ①②③④都可以

答案： C

9. 如图17−3−6所示电路中，电源电压保持不变，R₁和R₂为定值电阻，R₁的阻值为20Ω。闭合开关S后，电流表A₁和A₂的示数分别为0.9A和0.6A。现用一定值电阻R₀替换R₁或R₂中的一个，使替换前后仅一个电流表示数变化了0.1A。则下列判断中正确的是(　　)

A. 电源电压是12V
B. R₂的阻值是20Ω
C. R₀的阻值是12Ω或30Ω
D. R₀的阻值是15Ω或30Ω

答案： D解析:由电路图可知，R₀与R₁并联，电流表A测干路电流，电流表A₁测R₁支路的电流。由并联电路中干路电流等于各支路电流之和可知，通过电阻R₀的电流：I₀ = I - I₁ = 0.9A - 0.6A = 0.3A。并联电路中各支路两端的电压相等，由I = $\frac{U}{R}$可得，电源的电压：U = U₀ = U₁ = I₀R₀ = 0.3A×20Ω = 6V，故A错误。R₁的阻值：R₁ = $\frac{U}{I₁}$ = $\frac{6V}{0.6A}$ = 10Ω，故B错误。并联电路各支路独立工作、互不影响，因替换前后，只有一个电流表的示数发生了变化，所以电阻R替换的是电阻R₀，示数发生变化的电流表是干路电流表A，否则两电流表的示数均发生变化。若电流表A的示数增大0.1A，替换后，干路电流表A的示数为I' = 0.9A + 0.1A = 1A，则通过R的电流为I₀' = I' - I₁ = 1A - 0.6A = 0.4A。由欧姆定律，R的阻值：R = $\frac{U}{I₀'}$ = $\frac{6V}{0.4A}$ = 15Ω；若电流表A的示数减小0.1A，替换后，干路电流表A的示数为I'' = 0.9A - 0.1A = 0.8A，则通过R的电流：I₀'' = I'' - I₁ = 0.8A - 0.6A = 0.2A。由欧姆定律得，R的阻值：R = $\frac{U}{I₀''}$ = $\frac{6V}{0.2A}$ = 30Ω。故C错误，D正确。

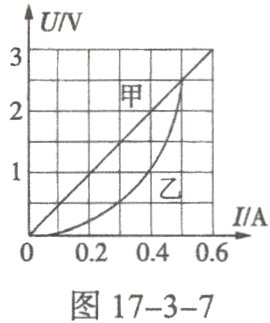

10. 如图17−3−7是电阻甲和乙的U - I图像，小明对图像信息作出的判断，正确的是(　　)

A. 当甲两端电压为0.5V时，通过它的电流为0.3A
B. 当乙两端电压为2.5V时，其电阻值为10Ω
C. 若甲和乙并联，电压为1V，则干路电流为0.4A
D. 将甲和乙串联，电流为0.4A，则它们两端的电压为3V

答案： D
