《2025年中考备考课时练物理中考人教版》

7.如图15−3−3是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列说法正确的是(　　　)

A.S₁闭合、S₂断开时，照明灯与电动机并联
B.S₁、S₂都闭合时，照明灯与电动机串联
C.打开冰箱门时，S₂自动闭合，使得照明灯亮
D.冰箱内温度降低到设定温度时，S₂自动断开，电动机停止工作

答案： C

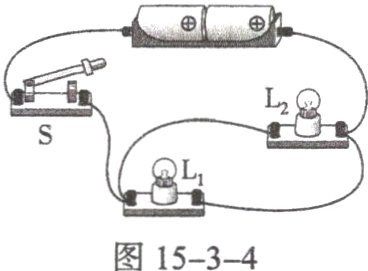

8.如图15−3−4所示，将两只灯泡接入电路中，闭合开关，两灯均发光。下列说法正确的是(　　　)

A.两灯均发光时，L₁发光亮度一定比L₂更亮
B.用导线连接L₁的两个接线柱，L₂仍然发光
C.若断开开关，L₂发光，L₁不发光
D.若取下L₁后，L₂仍然发光

答案： D

9.如图15−3−5所示电路，下列说法正确的是(　　　)

A.闭合开关S₁、S₃，断开开关S₂时，灯L₁、L₂串联
B.闭合开关S₂，断开开关S₁、S₃时，灯L₁、L₂并联
C.闭合开关S₁、S₂，断开开关S₃时，灯L₁亮、L₂不亮
D.闭合开关S₁、S₃，断开开关S₂时，灯L₁不亮、L₂亮

答案： D

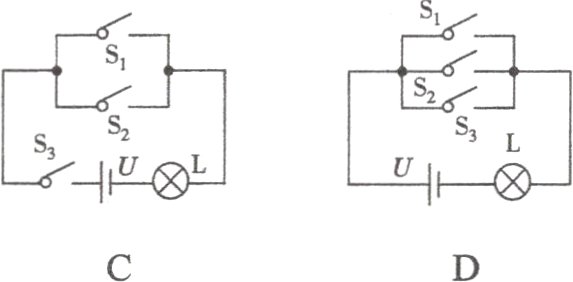

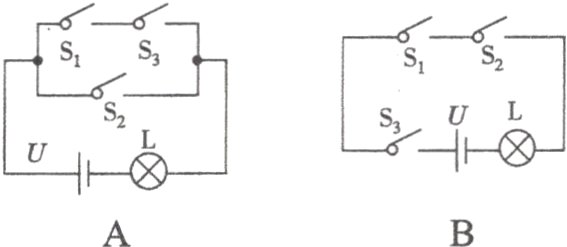

10.常用智能手机是通过指纹开关S₁或密码开关S₂来解锁的，若其中任一方式解锁失败后，锁定开关S₃均会断开而暂停手机解锁功能，S₃将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是(　　　)

答案： C

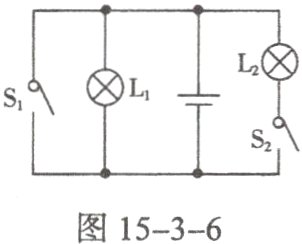

11.在如图15−3−6所示的电路中，下列说法正确的是(　　　)

A.闭合S₁，断开S₂，L₁发光，L₂不发光
B.闭合S₁、S₂，L₁、L₂都发光
C.S₁、S₂都断开，L₁、L₂都不发光
D.闭合S₂，断开S₁，L₁、L₂都发光

答案： D

12.关于生活中的一些电路连接，下列说法正确的是(　　　)
A.电冰箱中的压缩机和照明灯是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗下来并且有声音时才亮，所以声控开关、光控开关及灯是并联的

答案： C
