《2025年中考备考课时练物理中考人教版》

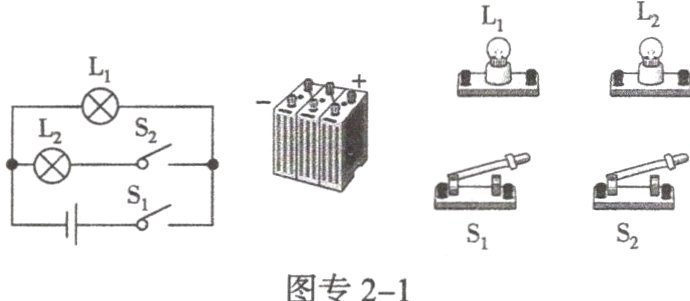

1. 在图专2−1中用笔画线代替导线，按左侧的电路图连接实物图，要求导线不能交叉。

答案：
如图15−1所示。
　

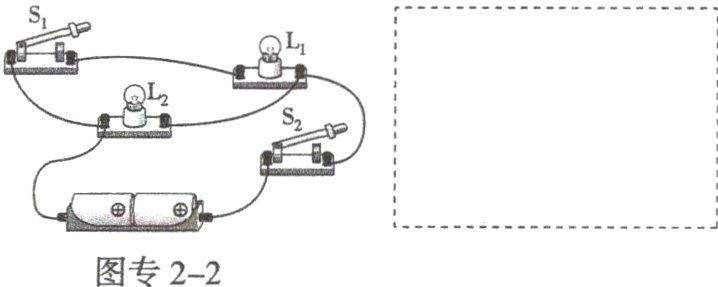

2. 根据图专2−2所示的实物连线图，画出对应的电路图。(要求连线要横平竖直，尽量使电路图简洁美观)

答案：
如图15−2所示。
　

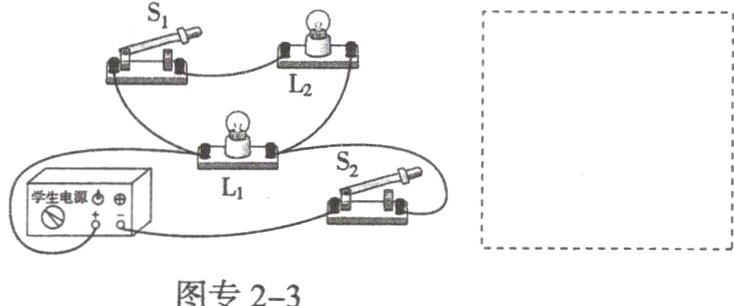

3. 请根据图专2−3中电路实物图在虚线框中画出相应的电路图。

答案：
如图15−3所示。
　

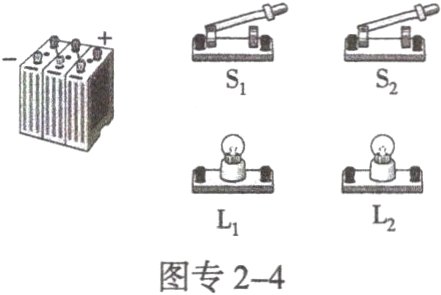

4. 根据以下要求，设计电路，用笔画线代替导线在图专2−4中将实物图连接完整。(导线不能交叉)
要求:
①只闭合S₁时，L₁、L₂都发光；
②只闭合S₂时，两灯均不发光；
③S₁、S₂都闭合时，L₁发光、L₂不发光。

答案：
如图15−4所示。
　

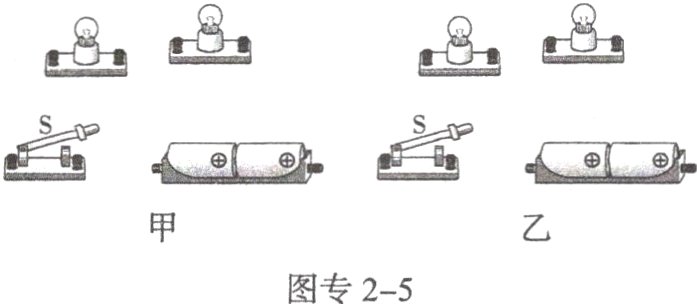

5. 将图专2−5甲连接成串联电路，图乙连接成并联电路，S作为总开关，控制两个电灯。

答案：

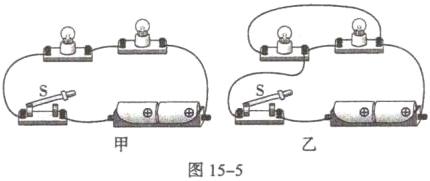

如图15−5甲、乙所示。
　　

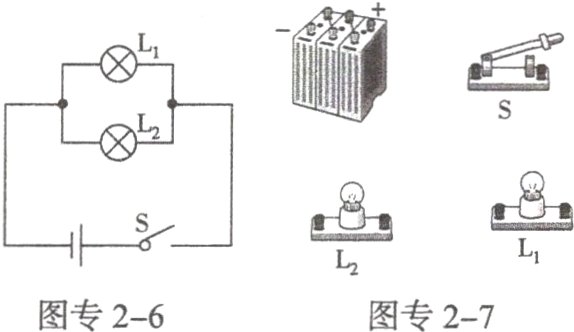

6. 根据图专2−6所示电路图连接实物图(图专2−7)。

答案：
如图15−6所示。
　

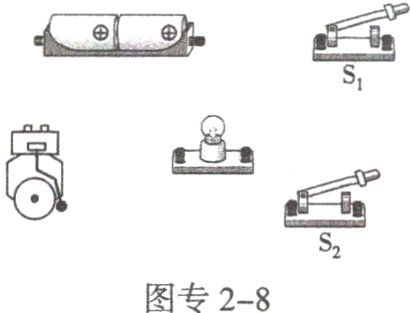

7. 电路展板如图专2−8所示(导线在展板背面)，展示情况如下表。
|开关的状态|S₁、S₂都闭合|S₁闭合、S₂断开|S₁断开、S₂闭合|
| ---- | ---- | ---- | ---- |
|灯的状态|亮|不亮|不亮|
|电铃的状态|响|响|不响|
根据展示情况画出实物导线。

答案：
如图15−7所示。

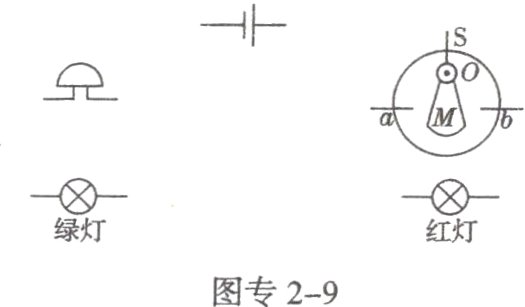

8. 某飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动。当机翼水平时，M在a、b中间；当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响。请在图专2−9中完成电路连接。

答案：
如图15−8所示。
