《2025年中考备考课时练物理中考人教版》

12.图20−2−8中的两个线圈,套在一根光滑的玻璃管上。导线柔软,可自由滑动。开关S闭合后,则(　　　)
　　　　　
　
A.两线圈左右分开
　
B.两线圈向中间靠拢
　
C.两线圈静止不动
　
D.两线圈先左右分开，然后向中间靠拢

答案： A

13.有一环形电流,相当于一匝线圈。当电流从A端流人、从B端流出时，原本在如图20−2−9所示位置静止的小磁
　针会(　　　)
　　　　　　　　　　　　　
A.水平转动至N极指向纸内　　　　　
B.水平转动至S极指向纸内
　
C.顺时针转动90°至竖直位置
　
D.逆时针转动90°至竖直位置

答案： A

14.如图20−2−10所示,在探究通电螺线管外部的磁场分布的实验中,开关闭合后，下列说法正确的是(　　　)
　　　　　
　
A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端
　
B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端
　
C.小磁针甲和小磁针乙静止时N极均指向右端

D.小磁针甲和小磁针乙静止时N极均指向左端

答案： B

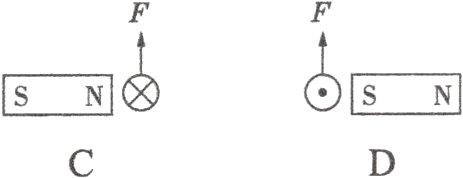

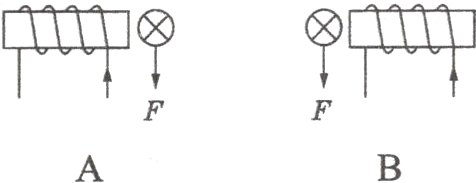

15.放在通电螺线管旁边的通电导线受力情况如图20−2−11所示(“”表示电流方向垂直纸面向外，“×”表示电流方向垂直纸面向里)。则下列选项中，通电导线受力情况正确的是(　　　)
　　　
　　　

答案： D

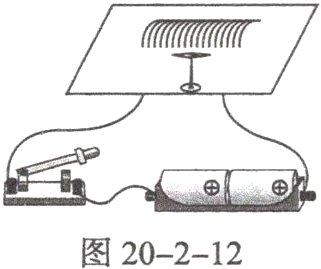

16.用如图20−2−12所示的装置“探究通电螺线管外部磁场的特点”。
　　　　　
　(1)闭合开关,将小磁针放在螺线管周围的不同位置，观察小磁针静止时______极的指向,可以判断小磁针所在位置的磁场方向;对调连接电池两端的导线，重复上述步骤，可知磁场方向与__________有关。
　(2)在固定螺线管的光滑板面上均匀地撒上铁屑,铁屑在磁场中被______成一个个小磁针，从而有序排列成许多条曲线，由此可以看出,通电螺线管外部的磁场与________磁体周围的磁场相似。

答案：
(1)N　电流方向　
(2)磁化　条形
