《2025年中考备考课时练物理中考人教版》

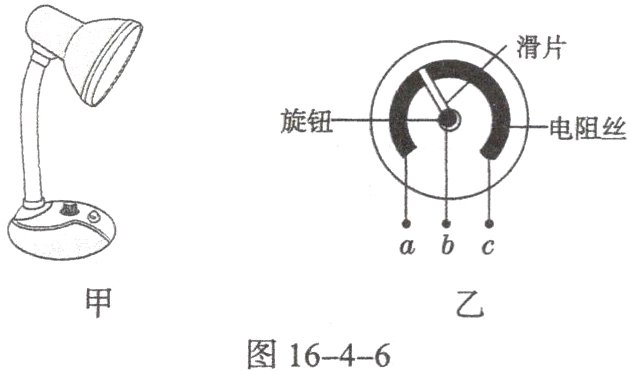

8. 如图16−4−6所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是(　　　)

A. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡的亮度
B. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡的亮度
C. 若只将a、c接入电路，转动旋钮灯泡亮度改变
D. 若只将b、c接入电路，转动旋钮灯泡亮度不变

答案： A

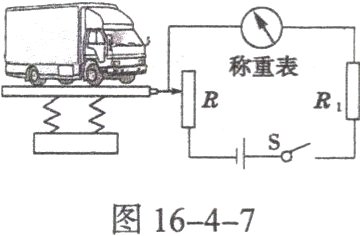

9. 高速公路收费站，对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图16−4−7所示的计重秤原理图，以下说法正确的是(　　　)

A. 称重表其实是一个电压表
B. 电路中的R₁是没有作用的
C. 当车辆越重时，称重表的示数越小
D. 当车辆越重时，称重表的示数越大

答案： D

10. 某同学在做“用滑动变阻器改变电流”的实验时，连接如图16−4−8所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作，在以下步骤中最合理的是(　　　)

A. 断开开关S，更换灯泡重新实验
B. 断开开关S，增加电池的节数重新实验
C. 断开开关S，拆掉导线重新连接电路
D. 观察电流表的示数是否为零，判断电路是否断路

答案： D

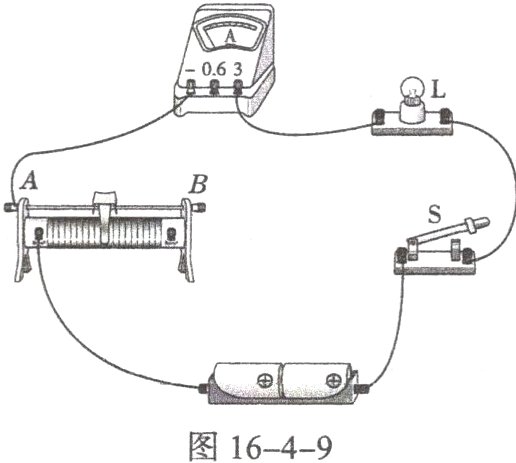

11. 如图16−4−9所示的装置中，滑动变阻器标有“20Ω　0.5A”字样，连接情况如图所示。

(1)闭合开关前，应将滑片移动到______(选填“A”或“B”)端。
(2)闭合开关，当滑片向左移动时，灯会变____________，电流表的示数会变______(选填“大”或“小”)。
(3)如果将滑动变阻器的电阻线拆下来，电阻线的电阻会____________(选填“变大”或“变小”或“不变”)。

答案：
(1) B
(2) 亮，大
(3) 不变
