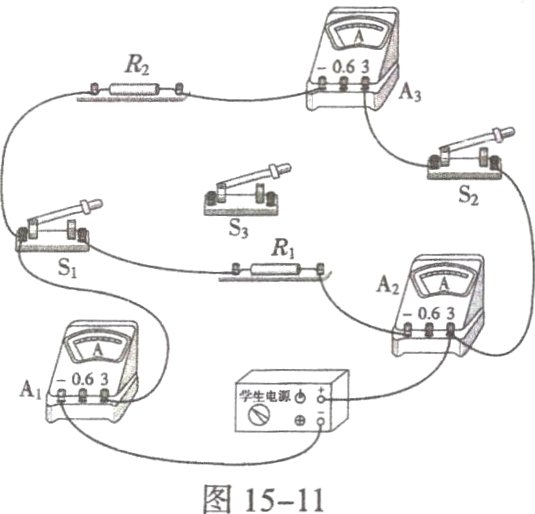

19.(6分)小明利用如图15−11所示的电路探究“串、并联电路中电流的关系”。
　(1)探究串联电路中电流的关系。
　①用笔画线代替导线将开关S₃连入电路中。(要求:只闭合开关S₃后，R₁、R₂以及电流表串联，导线不允许交叉)
　　
　②小明将S闭合后，发现电流表均无示数。于是他用一只电压表对电路故障(电路中只有一处故障)进行了检测，将电压表接在R₁两端时，电压表与电流表均无示数；接在R₂两端时，电压表有示数，电流表无示数。电路中的故障是________。
　(2)完成上述实验后，小明继续探究并联电路中电流的关系。
　①各开关的连接情况是________________(填写各开关断开或闭合)。
物理(九年级全一册)

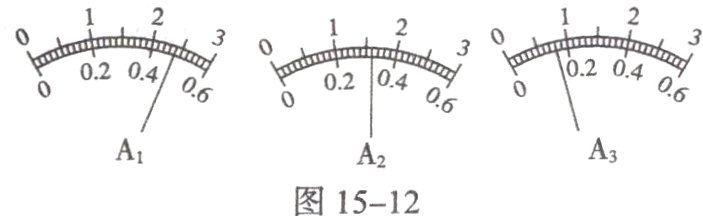

　②分析实验中各电流表的读数(如图15−12所示)，可知并联电路中电流的关系是______________________________
　　　　　　　　　　　　　　　　。

　(3)为了验证结论的普遍性，你可以采用的方法是____________________________
　　　　　　　　　　　　　　　　。

答案：

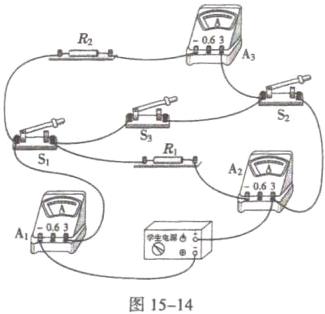

(1)①如图15−14所示。
②R处断路
(2)①断开S，闭合S₁、S₂
②并联电路干路中的电流等于各支路中的电流之和
(3)改变定值电阻的规格(或调节电源电压)再多进行几次实验

四、计算应用题(本大题共1个小题,共6分)

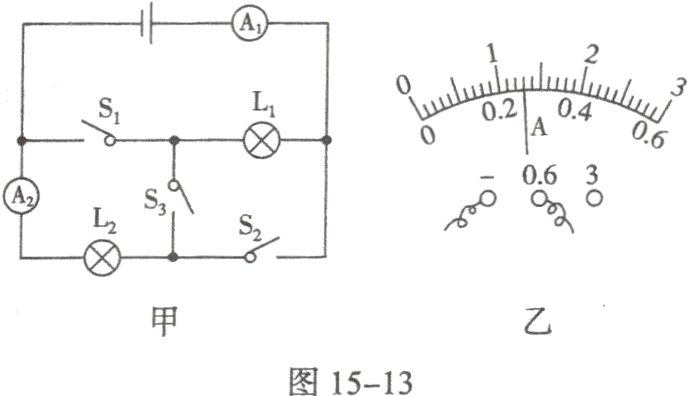

20.认真观察图15−13甲，分析并解答下面的问题:

　(1)当开关S₁、S₂、S₃都闭合时，求电路所处的状态。
　(2)当只闭合S₁时，若电流表A₁的示数为0.5A，则通过L₁的电流是多少?
　(3)当只闭合S₁、S₂时，若电流表A₁示数如图乙所示，电流表A的示数为0.5A，则通过L₁、L₂的电流分别是多少?

答案： 解:
(1)由图可知，当开关S₁、S₂、S₃都闭合时，电流不经过任何一个灯泡，直接由电源正极经过电流表A流回电源负极，由于电流表相当于导线，所以电路处于短路状态。
(2)当只闭合S₁时，灯泡L₁与L₂串联，已知电流表A的示数为0.5A，由串联电路的电流特点可知通过L₁的电流为0.5A。
(3)当只闭合S₁和S₂时，两灯泡并联，电流表A测干路电流，电流表A₁测L₁支路电流，由图乙可知，电流表A₁所接量程为0~0.6A，由指针位置可知，其示数为0.26A，故通过L₁的电流为I₁ = 0.26A；由于并联电路中干路电流等于各支路电流之和，则通过L₂的电流为I₂ = I - I₁ = 0.5A - 0.26A = 0.24A。
