《2025年中考备考课时练物理中考人教版》

1. 如图专5−1所示,电源电压恒为5V,电压表的量程为“0~3V”,电流表的量程为“0~0.6A”,滑动变阻器的规格为“20Ω　1A”,灯泡标有“3V　1.8W”字样。闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化),下列说法中正确的是(　　　)
　
A. 滑动变阻器的电阻允许调节的范围是0~20Ω
B. 电流表示数的变化范围是0.1~0.6A
C. 电压表示数的变化范围是1~3V
D. 灯泡的最小电功率是1W

答案： C

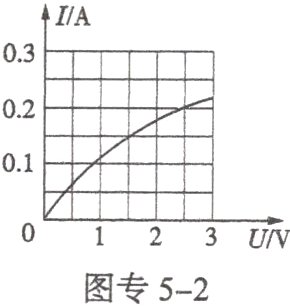

2. 如图专5−2所示是标有“2.5V　0.5W”的小灯泡的I−U特性曲线,现把该灯泡与阻值为10Ω的电阻串联后接在电压为3V的电源两端,则电路的总功率为(　　　)
　
A. 0.5W　　　　B. 0.45W
C. 0.4W　　　　D. 0.3W

答案： B

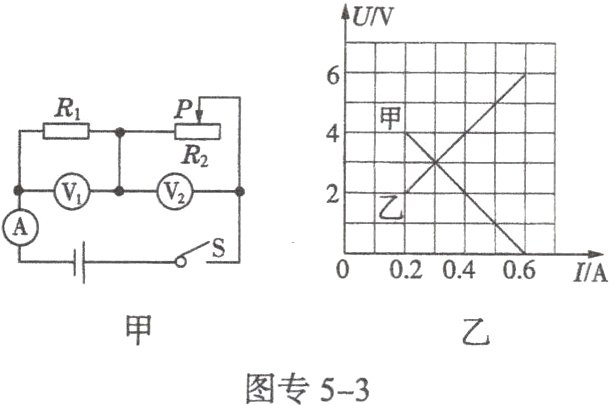

3. 如图专5−3甲所示电路，电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的U−I 关系图像如图乙所示。下列判断正确的是(　　　)
　
电功率的计算
A. 电源电压为10V
B. 定值电阻R₁的阻值为20Ω
C. 滑动变阻器R₂的阻值变化范围为0~10Ω
D. 滑动变阻器滑片在中点时，电路消耗的总功率为1.8W

答案： D

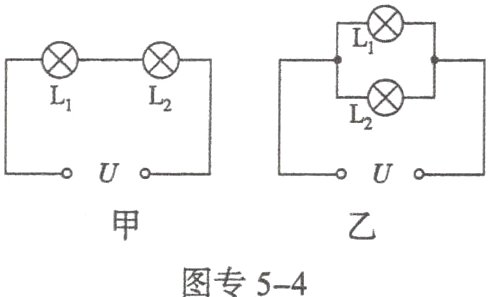

4. 如图专5−4所示,将灯L₁、L₂按图甲、乙两种方式接在电压均为U的两个电路中，在图甲中灯L₁的功率为9W,在图乙中灯L₁的功率为16W。设灯丝电阻不变，下列说法中正确的是(　　　)
　
A. 甲、乙两图中灯L₁两端的电压之比是1:3
B. L₁、L₂两灯灯丝电阻之比是3:4
C. 甲图中灯L₁、L₂的功率之比是3:1
D. 甲、乙两图电路消耗的总功率之比是9:16

答案： C

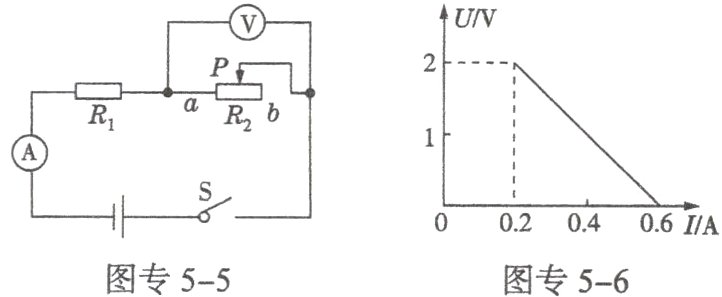

5. 如图专5−5所示的电路中,R₁为定值电阻,R₂为滑动变阻器，电源电压为3V且保持不变，闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图像如图专5−6所示，下列判断错误的是(　　　)
　
A. R₁的电阻为5Ω
B. 滑动变阻器的最大电阻为10Ω
C. 电路消耗的最大功率为1.8W
D. 电路消耗的最小功率为1W

答案： D
