《2025年中考备考课时练物理中考人教版》

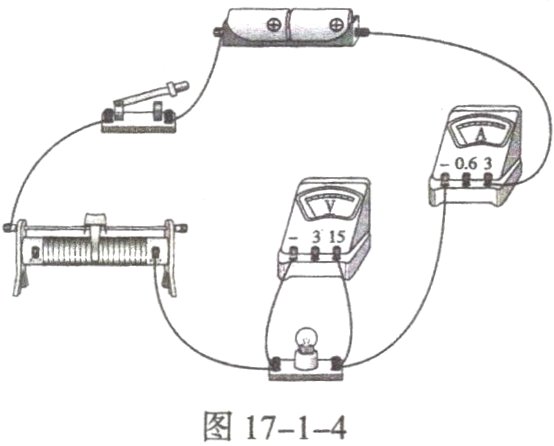

9.如图17−1−4所示为探究灯泡两端电压与电流关系的电路图，下列说法错误的是(　　　)
　　
A.把滑片移到最左端时才能闭合开关
B.电压表、电流表的量程可能选大了
　
C.开关闭合后灯泡不亮，电压表有示数，灯泡可能存在断路现象
　
D.灯泡亮度变亮时，电压表示数变大,电流表示数变小

答案： D

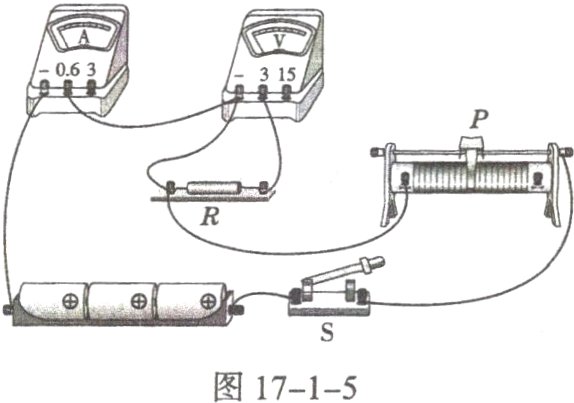

10.小强利用如图17−1−5所示的电路,实验探究“保持电压不变时，电流跟电阻的关系”。实验器材:电源(电压恒为4.5V),电流表、电压表各一只，一个开关，三个定值电阻(5Ω、10Ω、15Ω),两只滑动变阻器(“10Ω　2A”“20Ω　1A”),导线若干。
　　
　(1)小强将滑动变阻器的滑片移到最右端
　后，闭合开关S。电压表的指针________
　(选填“几乎不动”或“偏转很大”)。请你
　在连接错误的一条导线上面画“×”，并用
　笔画线代替导线将电路连接正确。

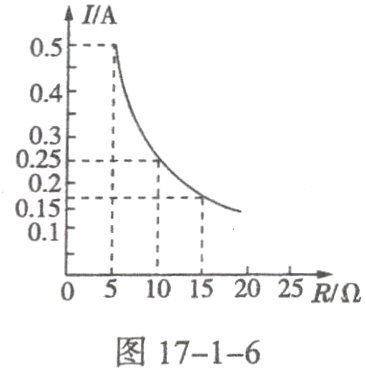

　(2)实验中多次改变R的阻值,并得到多
　组实验数据，由这些数据得到如图17−1−6
　所示的电流I随电阻R变化的图像。由图
　可以得出，导体两端电压一定时，________
　　　　　　　　　　　　　　　。
　　　
(3)在上述实验中,小强先用5Ω的电阻
做完实验后，接着要改用10Ω的电阻继
续做实验，小强用10Ω的电阻替换5Ω
的电阻后，闭合开关，将滑动变阻器的滑
片P向________(选填“左”或“右”)端移
动，直到电压表的示数为________时，读
出电流表的示数。
(4)当小强改用15Ω的电阻继续实验时，
发现无论怎样移动滑动变阻器的滑片，都
无法使电压表的示数达到实验要求的值，
小强选用的滑动变阻器是____________”
经过认真思考，他找出了原因，并利用现
有的实验器材解决了问题，完成了实验。

答案：

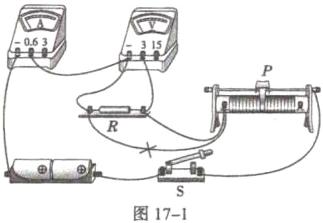

(1) 几乎不动；如图17−1所示。
(2) 通过导体的电流与导体的电阻成反比。
(3) 右；2.5V
(4) “10Ω 2A”解析：
(1) 经分析，定值电阻只接了一边，电压表和定值电阻被短路，电压表示数为零，所以电压表的指针几乎不动；应将电阻串联在电路中，电压表并联在电阻的两端，如图17−1所示。
(2) 由题图所示图像可知：在电压不变的情况下，通过电阻的电流与电阻的乘积不变，是一个定值，这说明：导体两端电压一定时，通过导体的电流与导体的电阻成反比。
(3) 由题图知，当电阻为5Ω时，电流为0.5A，所以电阻两端的电压为U = IR = 0.5A×5Ω = 2.5V。小强用10Ω的电阻替换5Ω的电阻后，闭合开关，电阻变大，定值电阻分压增大，需要增大滑动变阻器两端的电压，将滑动变阻器的滑片P向右端移动，直到电压表的示数为2.5V时，读出电流表的示数。
(4) 当改用15Ω的电阻时，电路中的电流I = $\frac{U}{R}$ = $\frac{2.5V}{15Ω}$ = $\frac{1}{6}$A。滑动变阻器的阻值为R滑 = $\frac{U_{滑}}{I}$ = $\frac{4.5V - 2.5V}{\frac{1}{6}A}$ = 12Ω。实验中无法使电压表的示数达到实验要求的值，可能是由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，不能使电阻两端电压达到要求的值，所以他选用的是“10Ω 2A”的滑动变阻器。
