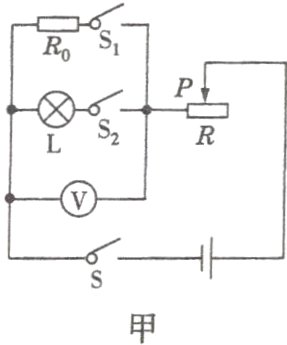

10. 小明利用如图18−3−5甲所示的电路测定小灯泡的额定功率。所用器材：额定电压为2.5V的小灯泡、电池组(两节干电池串联，电压为3V)，电压表一块，滑动变阻器(10Ω　2A)定值电阻(R = 5Ω)、开关三个和导线若干。

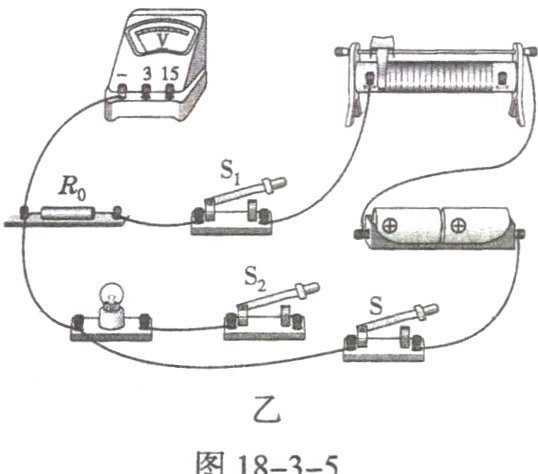

(1) 用笔画线代替导线，将图乙中的实物电路按照图甲所示的电路图连接完整。
(2) 闭合开关前，应将滑动变阻器滑片滑到________(选填“左”或“右”)端。

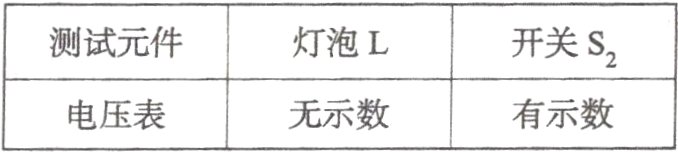

(3) 连接完电路后，小明只闭合S、S₁时，移动滑片P，电压表示数发生改变；只闭合S、S₂时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。则电路中一定存在的故障是________(填写序号)
① 灯泡L处断路
② 灯泡L处短路
③ 开关S₂处断路

(4) 排除故障后，小明继续实验。
① 只闭合S、S₂，移动滑片P，使电压表的示数为________V。
② 只闭合S、S₁，保持滑片P不动，读出电压表的示数为2.25V。
③ 小灯泡的额定功率为________
(5) 当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实________(选填“＞”“＜”或“=”)$\frac{1}{4}$P额。

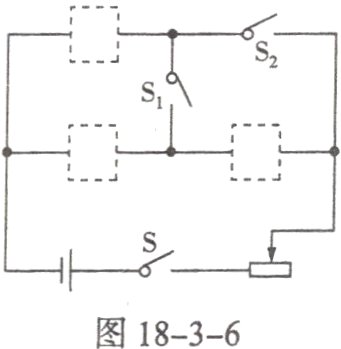

[拓展]小明打算只利用电流表来测量另一只额定电压为2.5V，额定电流未知的小灯泡的额定功率，他增加了一个阻值为10Ω的定值电阻R和两个开关，设计了如图18−3−6所示的电路。请将电阻R、电流表和灯泡的符号填入虚线框中使其能完成实验。

答案：

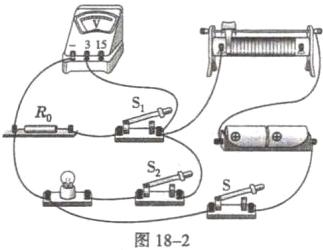

(1)如图18−2所示。
(2)右
(3)③
(4)①2.5 ③0.75
(5)＞
[拓展]如图18−3所示。
