《2025年中考备考课时练物理中考人教版》

8.如图17−8所示电路图，电源电压保持6V恒定不变,滑动变阻器R1的最大阻值是10Ω,闭合开关S后，移动滑动变阻器的滑片P,电压表示数的变化范围应是(　　　)
　　　　　　　　　　　
A.0~6V
　B.0~2V
C.2~4V
　D.2~6V

答案： D

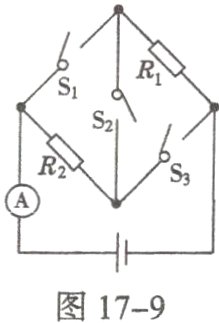

9.在图17−9中,R1 = 1.5Ω,R2 = 3Ω。当开关S1、S2闭合,S3断开时,电流表的示数为I1;当开关S1、S3闭合,S2断开时,电流表的示数为I2。则I1和I2的比值为(　　　)
　　　　　　　　　　　　
A.2:3　
　B.1:2　
　C.3:2　
　D.2:1

答案： A

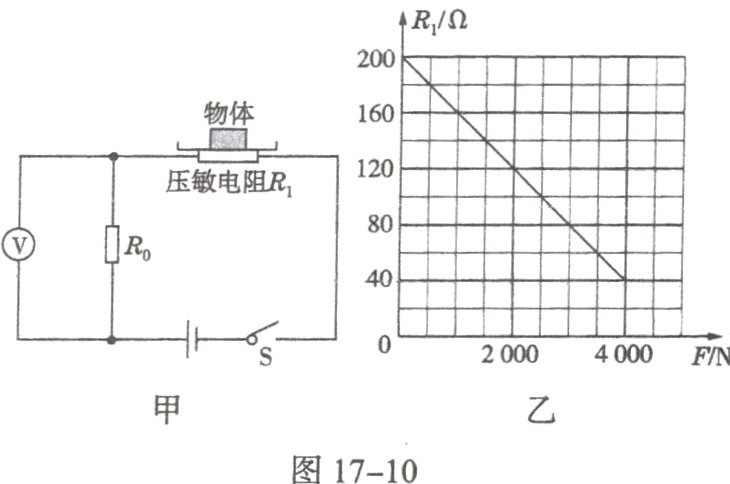

10.创新实验小组设计的电子秤的电路原理图如图17−10甲所示，电源电压保持不变，定值电阻R0 = 40Ω。电压表量程为0~3V,R为压敏电阻,其阻值与所受压力大小的变化关系如图乙所示。闭合开关S,当压敏电阻所受压力为零时，电压表示数为1V。g取10N/kg,下列说法正确的是(　　　)

A.压敏电阻R所受的压力越大,阻值越大
B.电源电压为6V
C.所测物体的质量越大,电压表的示数越小
D.在保证电路安全情况下,该电子秤能测量的物体的最大质量为500kg

答案： B解析:由图甲可知，R₀、R串联，电压表测量R₀两端电压；闭合开关S，当压敏电阻所受压力为零时，电压表示数为1V，串联电路各处电流相等，根据欧姆定律可得通过电路的电流I = U₀/R₀ = 1V/40Ω = 1/40A，由图乙可知，压敏电阻的阻值随压力的增大而减小，当压力为零时，压敏电阻的阻值R = 200Ω，则压敏电阻两端的电压U = IR = 1/40A×200Ω = 5V，串联电路总电压等于各部分电压之和，则电源电压U = U₀ + U = 1V + 5V = 6V，故A错误，B正确。
所测物体的质量越大，压敏电阻受到的压力越大，压敏电阻的阻值越小，由串联电路的分压原理可知，压敏电阻两端的电压越小，定值电阻两端的电压越大，即电压表示数越大，故C错误。
电压表的量程为0 - 3V，当电压表示数最大时，该电子秤能测量的物体的质量最大，根据欧姆定律可得此时通过电路的电流为I = U₀'/R₀ = 3V/40Ω = 3/40A，此时压敏电阻的阻值为R' = (U - U₀')/I = (6V - 3V)/(3/40A) = 40Ω，由图乙可知此时压敏电阻受到的压力为4000N，压敏电阻受到的压力等于物体重力，则该电子秤能测量的物体的最大质量为m = G/g = 4000N/10N/kg = 400kg，故D错误。
