《2025年中考备考课时练物理中考人教版》

10.小明和小亮用电流表测量电路中的电流，小明接入的是0~3A量程，而小亮却按0~0.6A的量程进行读数，结果读到的测量值为0.4A，则实际测得的电流应该是(　　　)
A.0.08A　　　
　B.0.2A
C.0.8A　　　
　D.2A

答案： D

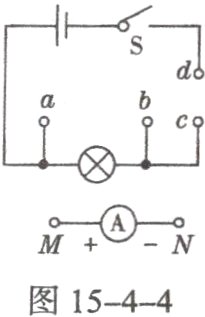

11.如图15−4−4所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路
　　　　　　　　　　　　
中的四个连接点，若想用此电流表测量通过小灯泡的电流，则以下连接正确的是(　　　)
A.M接a，N接b　
　B.M接d，N接a
C.M接c，N接d　
　D.M接d，N接c

答案： C

12.如图15−4−5所示，粗心的小明把电流表接在了L₁的两端，此时如果闭合开关，一定会发生(　　　)
A.电源短路
B.电流表损坏
　　　　　　　　　　　
C.L₁不亮
D.L₁的灯丝烧断

答案： C

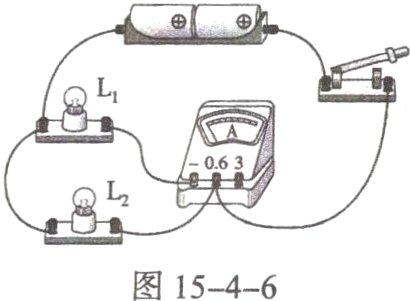

13.如图15−4−6所示的电路中，闭合开关时，下列说法正确的是(　　　)

A.开关只能控制灯L₂
B.电流表测的是通过灯泡L₁的电流
C.电流表测的是通过灯泡L₂的电流
D.电流表测的是通过干路的电流

答案： B

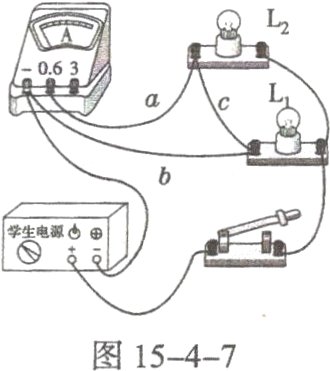

14.如图15−4−7所示是小明在练习使用电流表测量电流时连接的
　　　　　　　　　
电路，电路的连接存在错误，下列操作及说法正确的是(　　　)

A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是通过小灯泡L₁的电流
C.撤掉导线b，电流表测量的是通过小灯泡L₂的电流
D.撤掉导线c，电流表测量的是通过小灯泡L₁的电流

答案： D

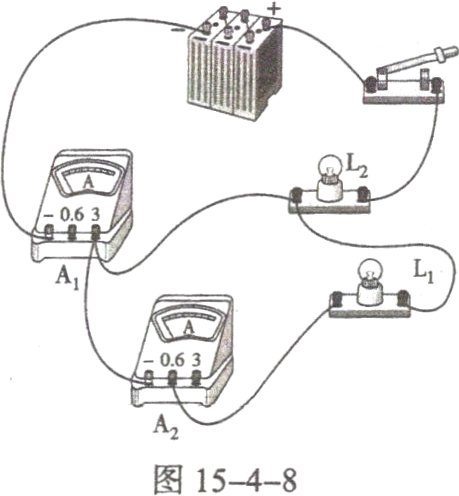

15.在“用电流表测电流”的实验中，某同学连接的电路如图15−4−8所示。
　　　
(1)闭合开关，观察到灯泡L₁和L₂的发光情况是______________________________。
(2)针对上述现象，该电路存在的问题是______________________________。
(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流(要求:在需要改动的导线上画“×”，用笔将改后的导线画出，导线不许交叉)。

答案：
(1)L₁发光，L₂不发光
(2)灯泡L₂和电流表A被短路
(3)图略(将L₂连接到L₁左接线柱的导线改接到L₁的右接线柱)
