《2025年中考备考课时练物理中考人教版》

1. 小新同学想利用两块电压表和阻值已知的电阻$R_0$测量电阻$R_x$的阻值。小新选择了满足实验要求的电源、电压表$V_1$和$V_2$。
　　　

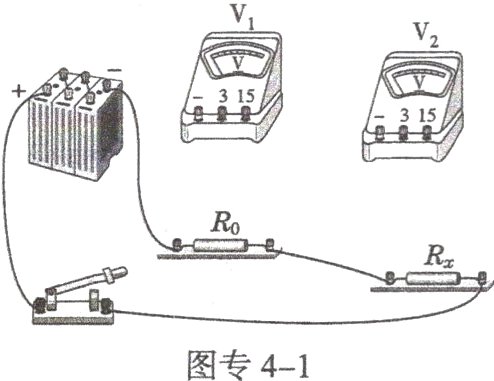

　(1)请你用笔画线代替导线，完成如图专4−1所示的实验电路的连接。(导线不得交叉)
　(2)电压表$V_1$的示数用$U_1$表示，电压表$V_2$的示数用$U_2$表示，请用$U_1$、$U_2$和$R_0$表示$R_x$，$R_x =$__________。

答案：

(1)如图17−3所示。
(2) $\frac{U}{I_R}$

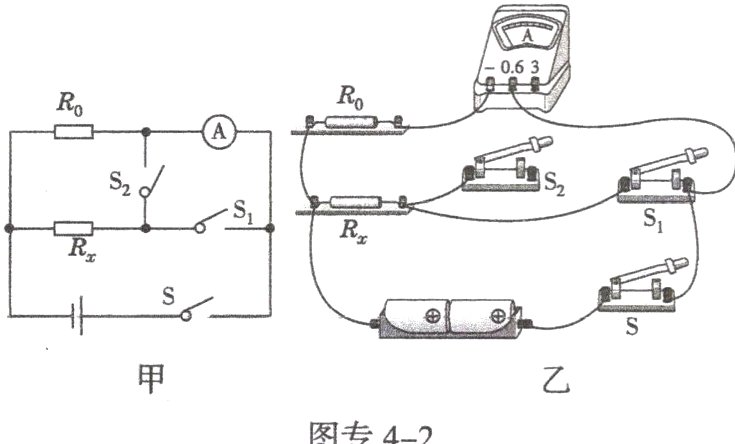

2. 程新同学设计了如图专4−2甲所示的电路来测量电源电压$U$和未知电阻$R_x$的阻值。已知定值电阻的阻值为$R_0$，电源电压保持不变。请完成下列问题:

　(1)根据图甲中电路图，用笔画线代替导线，将图乙中的实物图补充完整。
　(2)电路正确连接后，当开关$S$、$S_1$闭合，$S_2$断开时，电流表示数为$I_1$，则电源电压$U =$________。
　(3)当开关$S$、$S_2$闭合，$S_1$断开时，电流表示数为$I_2$，则未知电阻$R_x =$________。
特殊方法测电阻
　　　　(4)不改变图甲所示的电路，若开关$S_1$始终处于断开状态，仅对开关$S$、$S_2$进行操作________(选填“仍能”或“不能”)测量电源电压和未知电阻$R_x$的阻值。

答案：

(1)如图17−4所示。
(2) $I_RR_0$
(3) $\frac{I_RR_0}{I - I_R}$
(4)仍能

解析:
(1)根据题图甲，将S的右接线柱与电流表的负接线柱连接起来。
(2)电路正确连接后，当开关S、$S_0$闭合，$S_1$断开时，两电阻并联，电流表测通过定值电阻的电流，根据欧姆定律，电流表示数为$I_R$，则电源电压$U = I_RR_0$。
(3)当开关S、$S_1$闭合，$S_0$断开时，两电阻并联，电流表测干路电流，由并联电路各支路互不影响，通过未知电阻的电流为$I_x = I - I_R$，由欧姆定律得，未知电阻的阻值为$R_x = \frac{U}{I_x}=\frac{I_RR_0}{I - I_R}$。
(4)不改变题图甲所示的电路，若开关$S_0$始终处于断开状态，只闭合$S_1$，电流表测通过定值电阻的电流，由欧姆定律可得出电源电压；开关S、$S_1$闭合，电流表测干路电流，根据并联电路各支路互不影响，由并联电路电流的规律，可求出通过未知电阻的电流，由欧姆定律可求出未知电阻$R_x$的阻值。

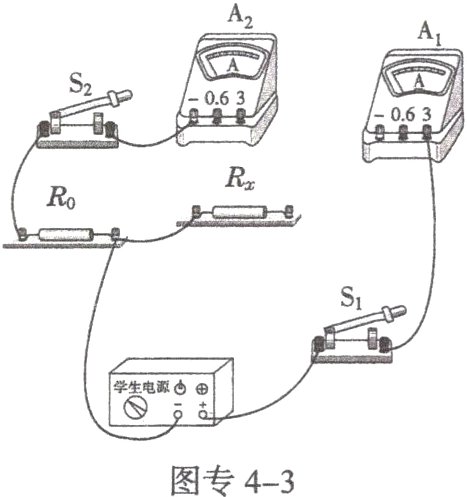

3. 小乐想利用两块电流表和阻值已知的电阻$R_0$测量电阻$R_x$的阻值。小乐选择了满足实验要求的电源、电流表$A_1$和$A_2$，并连接了部分实验电路，如图专4−3所示。
　　　　(1)请你帮助小乐完成实验电路的连接。
　　　　(2)电流表$A_1$的示数用$I_1$表示，电流表$A_2$的示数用$I_2$表示，请用$I_1$、$I_2$和$R_0$表示$R_x$，$R_x =$________。
　　　　　　

答案：

(1)如图17−5所示。
(2) $R_0$

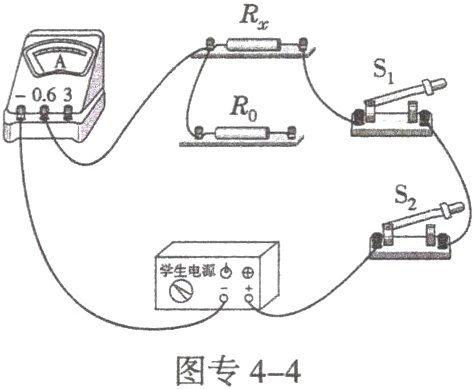

4. 晓亮利用阻值已知的定值电阻$R_0$和一块电流表测量未知电阻$R_x$的阻值。他选择了满足这个实验要求的器材，并连接了部分实验电路，如图专4−4所示。
　　　　　　
　　　　(1)为了测出电阻$R_x$的阻值，请添加一根导线完成如图所示的实验电路的连接。
(2)开关$S_1$、$S_2$都闭合时，电流表的示数为$I_1$；只闭合开关$S_2$时，电流表的示数为$I_2$。请用$I_1$、$I_2$和$R_0$表示$R_x$，$R_x =$____________。

答案：

(1)如图17−6所示。
(2) $\frac{U_1}{U_2 - U_1}R_0$
