《2025年中考备考课时练物理中考人教版》

1. 如图17−4−1所示，电源电压恒为12V，闭合开关
后，电压表示数为8V，则两电阻的阻值之比R₁:R₂ = ____________。

答案： 1:2

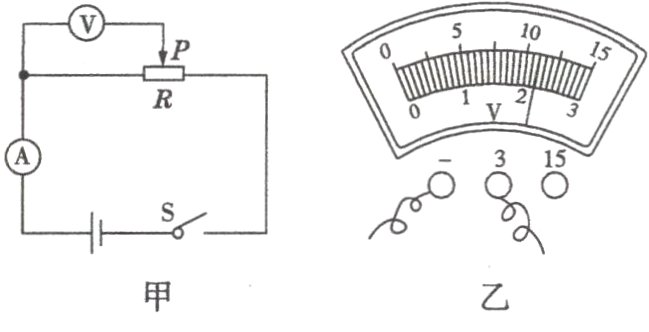

2. 如图17−4−2甲所示，闭合开关S时，电压表示数如图乙所示为________V；将滑动变阻器的滑片P向右移动时，电流表示数将________，电压表示数将________。(后两空选填“变大”“变小”或“不变”)

图17−4−2

答案： 2.2；不变；变大

3. 如图17−4−3所示的电路中，电源电压为6V，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。在开关S闭合，滑片由b端向a端移动的过程中，以下说法正确的是(　　)
A. 电压表的示数减小
B. 电压表示数与电流表示数的比值不变
C. 当滑片移到中点时，电压表示数为2V
D. 当滑片移到a端时，电流表示数为0.2A

答案： B

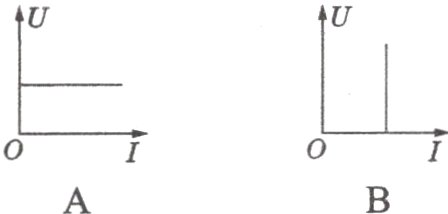

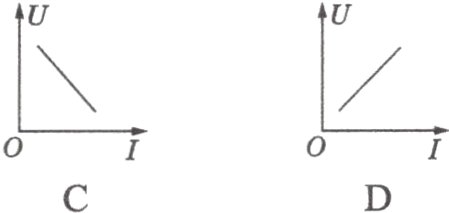

4. 图17−4−4所示的电路，电源电压不变，R₁为热敏电阻，其阻值随温度的升高而减小，闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是(　　)

答案： C

5. 如图17−4−5所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关S后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使滑动变阻器接入电路的阻值增加5Ω，电流表示数减少了0.04A，则电压表示数的变化是(　　)

A. 增加了0.2V
　B. 减少了0.2V
C. 增加了0.4V
　D. 减少了0.4V

答案： C

6. 如图17−4−6所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列说法正确的是(　　)

A. 电流表示数逐渐变小
B. 电压表示数逐渐变大
C. 滑动变阻器两端的电压逐渐变大
D. 小灯泡的亮度逐渐变暗

答案： B
