《2025年中考备考课时练物理中考人教版》

1.下列四个电路图中，各开关都闭合后，灯泡L₁与L₂串联的是(　　　)

答案： B

2.下列操作能使图15−3−1中的小灯泡L₁和L₂组成串联电路的是(　　　)

A.闭合开关S₁、S₂和S₃
B.只闭合开关S₁和S₂
C.只闭合开关S₁和S₃
D.只闭合开关S₃

答案： D

3.下列关于串联电路的说法中，错误的是(　　　)
A.各用电器是逐个顺次地连接起来的
B.开关可使电路中的各灯泡同时发光或同时熄灭
C.若一个用电器的内部开路，其余的用电器仍可能通电工作
D.连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间

答案： C

串联和并联

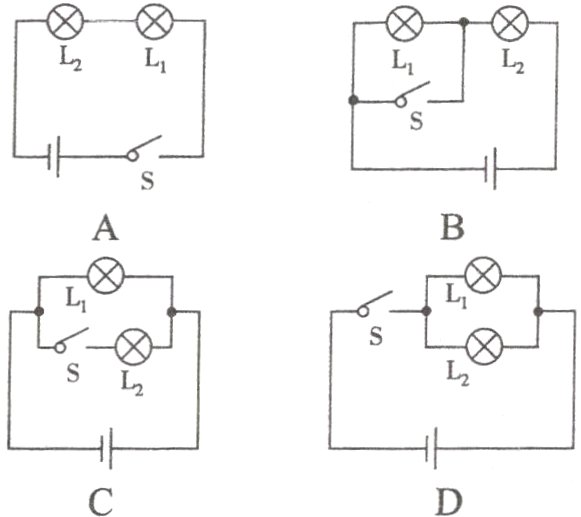

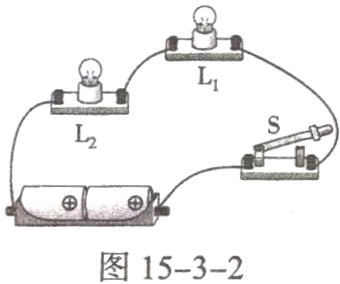

4.下列四个电路图中与实物图(图15−3−2)对应的是(　　　)

答案： A

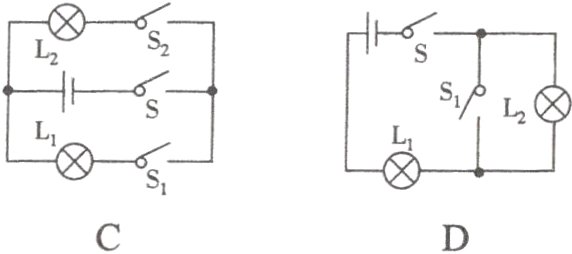

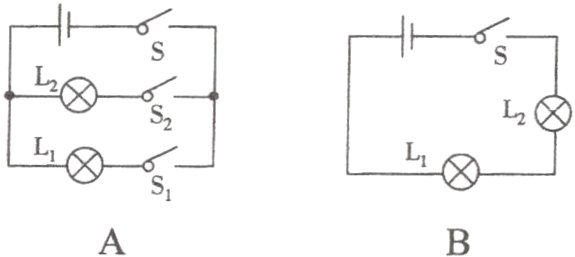

5.开关S闭合后，灯泡L₁、L₂组成并联电路的是(　　　)

答案： C

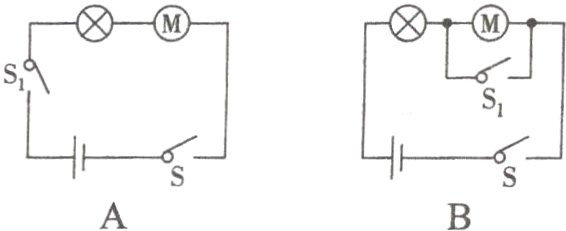

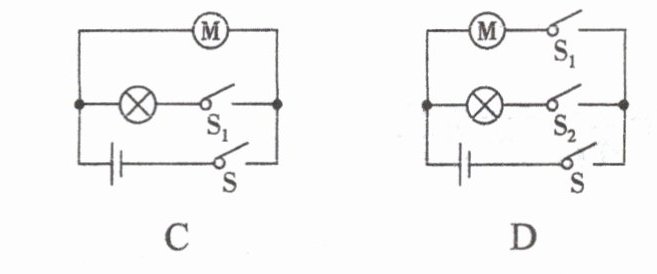

6.油烟机的灯与排气扇能独立工作，互不干扰。符合上述要求的电路是(　　　)

答案： D
