《2025年中考备考课时练物理中考人教版》

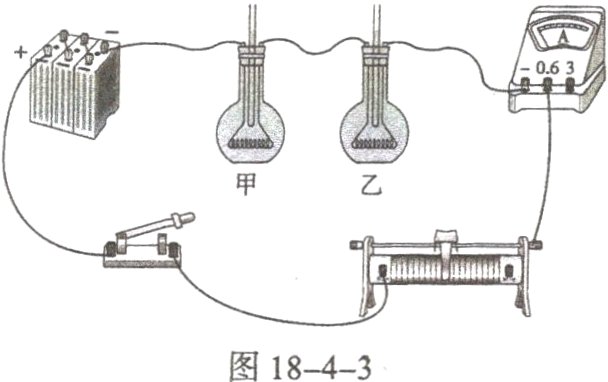

5.如图18−4−3所示装置，在两个相同烧瓶内装满等量煤油，瓶塞上各插入一根粗细相同的玻璃管，瓶内装入粗细、材料相同的电阻丝R甲和R乙，R甲长度大于R乙。闭合开关，经过一段时间t1后，甲玻璃管液面上升高度h甲____________(选填“大于”或“小于”)乙玻璃管液面上升高度h乙。断开开关，当两根玻璃管液面回到原来高度后，向右移动滑片，再闭合开关，则甲玻璃管液面上升高度h所需时间t____________(选填“大于”或“小于”)t1。
　　

答案： 大于 大于

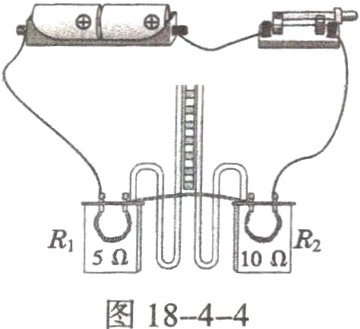

6.图18−4−4是研究“电流通过导体产生的热量和什么因素有关”的实验装置图，通电一段时间后，由现象可判断电阻________产生的热量较多。在此实验中用到的科学方法是________________(写出一种即可)。
　　　　

答案： R 转换法(或控制变量法,或放大法)

7.下列用电器均标有“220V　100W”字样，在额定电压下工作相同时间产生热量最多的是(　　　)
A.电热水袋　　
　B.电视机
C.电风扇　　　
　D.洗衣机

答案： A

8.某同学探究“焦耳定律”，部分电路如图18−4−5所示。两个相同的烧瓶中装有初温相同、质量相等的煤油。通电一段时间后，
　　　　　　　　　　
左侧温度计示数高于右侧。下列说法正确的是(　　　)
A.通过右侧电阻丝的电流比左侧小
B.右侧电阻丝的阻值比左侧小
C.该装置不能用于探究电流通过导体产生的热量多少与电阻大小的关系
D.通过温度计的示数变化判断电流产生热量的多少，这种方法是控制变量法

答案： B

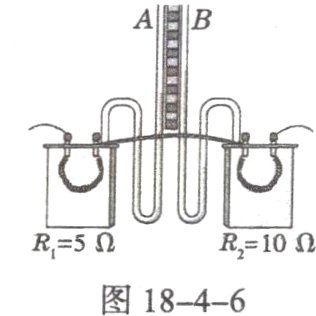

9.图18−4−6是“探究电流通过导体产生的热量与什么因素有关”的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前两U形管内液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则(　　　)
　　　　
A.该实验装置是为了探究电流产生的热量与电流的关系
B.通电一段时间后，U形管A中液面的高度差比B的大
C.I1 = I2，A管中的液面高度差较低
D.该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的

答案： C
