《2025年中考备考课时练物理中考人教版》

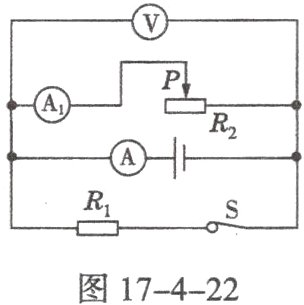

1. 如图17−4−22所示的电路中，电源电压不变，将滑片P向左移动的过程中，示数始终不变的电表是____________。当滑片P移至左端时，断开开关S，电压表V示数与电流表A示数的比值将________(选填“变大”“不变”或“变小”)。

答案： 电压表 变大

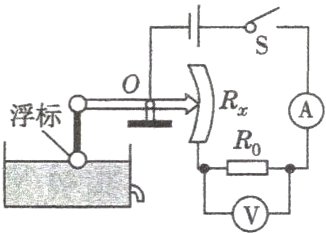

2. 如图17−4−23所示是油量自动测定装置的示意图，O为杠杆支点，R₀为定值电阻，Rₓ是滑动变阻器，当闭合开关S后(　　　)

A. 滑动变阻器Rₓ连入电路的阻值随油量的增加而增大
B. 电流表的读数随油量的增加而减小
C. 电压表的读数随油量的增加而增大
D. 电压表改装成油量表刻度均匀

答案： C

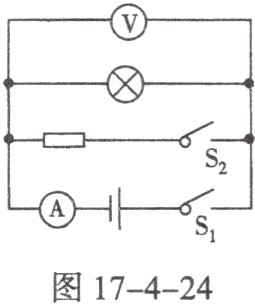

3. 如图17−4−24所示，电源电压恒定，闭合开关S₁，小灯泡发光，再闭合开关S₂，则(　　　)

A. 小灯泡变亮
B. 电流表示数变小
C. 电压表示数不变
D. 电路的总电阻变大

答案： C

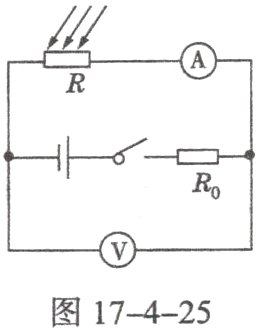

4. 光敏电阻的阻值随光照强度的增大而减小。如图17−4−25所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是(　　　)

A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数变大，电压表的示数变小

答案： C

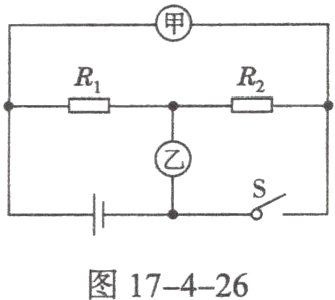

5. 如图17−4−26所示电路中，当开关S闭合，甲、乙两表都是电压表时，示数之比U甲∶U乙 = 3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为(　　　)

A. 2∶1　
　B. 1∶3
C. 2∶3　
　D. 3∶1

答案： B

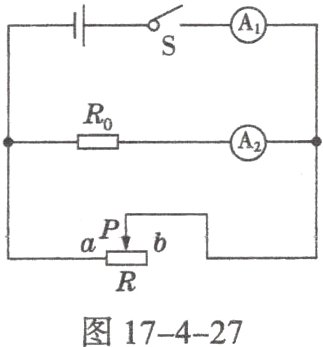

6. 如图17−4−27所示，电源电压为3V，R₀的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器的两个端点。闭合开关，下列说法错误的是(　　　)

A. 若将滑片移动到a端，电路仍能正常工作
B. 滑片在b端时，电流表A₁的示数为0.9A
C. 滑片由b端向a端移动时，电流表A₁的示数不变
D. 滑片移动到中点时，电流表A₁与A₂的示数之比为2∶1

答案： A
