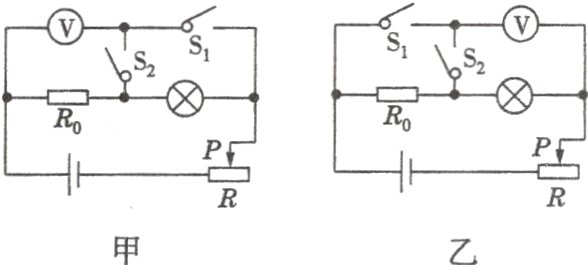

8. 已知小灯泡的额定电压，小明打算增加一个定值电阻R₀，只利用一只电表，通过操作开关来测量小灯泡的额定功率。如图18−3−3是小明设计的四种不同方案的电路图。其中能够测出小灯泡额定功率的是(　　)


图18−3−3
A. 甲和丙　　　
　B. 乙和丙
C. 乙和丁　　　
　D. 丙和丁

答案： B

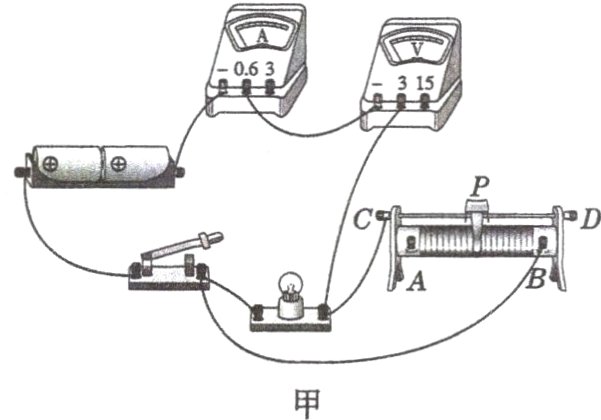

9. 小明在做“测定小灯泡的电功率”的实验时，观察到小灯泡上标有“2.5V”字样，连接了如图18−3−4甲所示的电路。


图18−3−4
(1) 闭合开关后，移动滑动变阻器的滑片P，发现小灯泡不亮，经检查有一根导线连接错误，请你在电路中将连接错误的导线上打“×”，并补画出正确的连线。
(2) 电路改正后，小明闭合开关，发现灯泡仍然不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数不变化。出现故障的原因可能是______________。

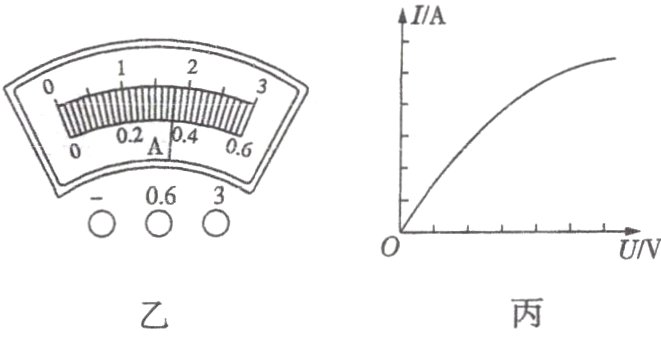

(3) 排除故障后，滑片P移动到某一位置时，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡此时的电功率是________W，电阻是______Ω。
(4) 小明根据记录的多组数据绘制出小灯泡的I−U图像(图丙)，分析评估时，小明对自己的实验产生了困惑，他认为：由欧姆定律I = $\frac{U}{R}$可知，I与U之间的变化关系是正比例函数，所以其图像理论上应该是过原点的一条直线，请你帮助他解除困惑。

答案：

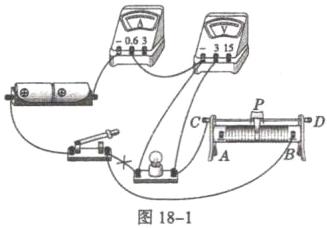

(1)如图18−1所示。
(2)灯丝断路
(3)0.96
(4)灯丝的电阻随温度的升高而增大
