《2025年中考备考课时练物理中考人教版》

8. 有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（ ）
A. U甲 = U乙
B. U甲＜U乙
C. U甲＞U乙
D. 无法判断

答案： A

9. 如图16−2−6所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB = 3V，UBC = 3V，UAC = 6V，在表格中记录数据后，下一步应该做的是（ ）

A. 整理器材，分析数据，得出结论
B. 对换L₁和L₂的位置，再测出一组电压值
C. 改变电源电压，再测出几组电压值
D. 换用不同规格的小灯泡，再测出几组电压值

答案： D

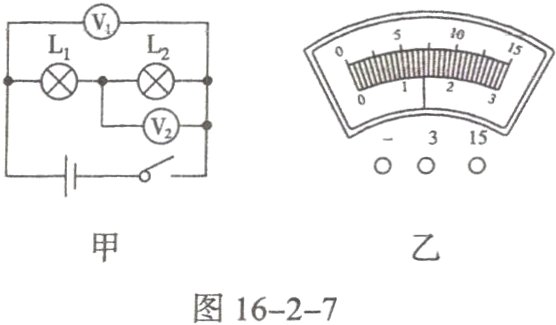

10. 小明按如图16−2−7甲所示电路进行实验，当开关闭合后，V₁和V₂的指针位置完全一样，如图乙所示，造成这一现象的原因是（ ）

A. 可能L₁开路
B. 可能L₂短路
C. 可能V₁和V₂所选量程不相同，L₁短路
D. 可能V₁和V₂所选量程不相同，电路各处完好

答案： D

11. 如图16−2−8所示的电路中，闭合开关，电压表V₁的示数是6V，电压表V₂的示数为8V，若L₁两端的电压是L₂两端电压的两倍，则电源的电压是（ ）

A. 8V
B. 9V
C. 10V
D. 11V

答案： C

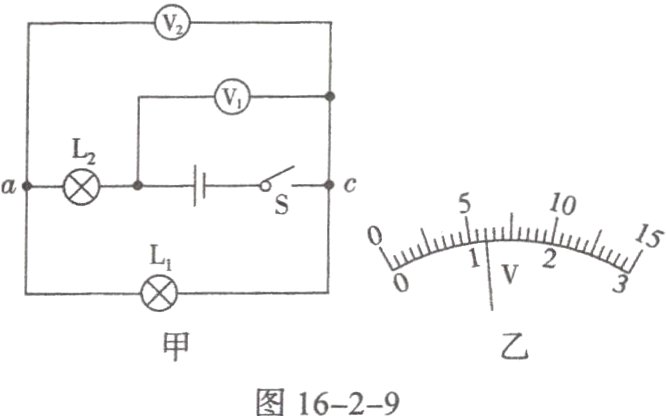

12. 如图16−2−9甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L₁和L₂两端的电压分别为（ ）

A. 4.8V，1.2V
B. 6V，1.2V
C. 1.2V，6V
D. 1.2V，4.8V

答案： D

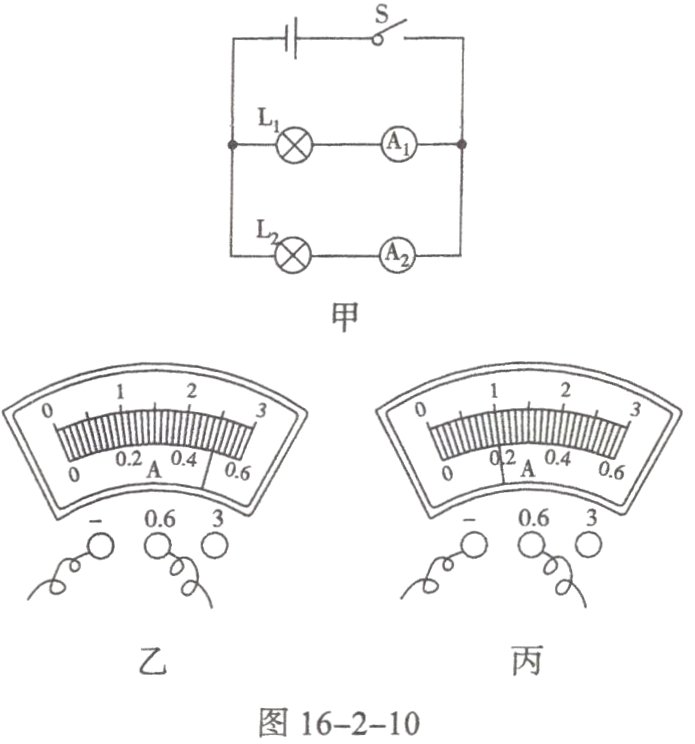

13. 在“探究并联电路电流的特点”实验中，实验电路如图16−2−10甲所示，闭合开关S后，电流表A₁、A₂示数分别如图乙、丙所示，则对灯泡L₁、L₂两端电压大小的判断正确的是（ ）

A. L₁两端电压大于L₂两端电压
B. L₁两端电压等于L₂两端电压
C. L₁两端电压小于L₂两端电压
D. 无法比较L₁、L₂两端电压大小

答案： B
