《2025年中考备考课时练物理中考人教版》

1. 如图16−2−1所示，电源电压恒定，当开关S₁闭合、S₂断开时，电压表的示数为3V；当S₁断开、S₂闭合时，电压表的示数为4.5V，则灯L₁两端的电压为____________V，灯L₂两端电压为____________V。

答案： 3、1.5

2. 某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将________只这样的小彩灯________联接人电路。

答案： 40、串

3. 手电筒内两节新干电池串联的总电压是（ ）
A. 1.5V
B. 3V
C. 4V
D. 24V

答案： B

4. 如图16−2−2所示，S断开时，电压表的示数为6V；将S闭合后，电压表的示数变为4V，此时，关于电路的描述不正确的是（ ）

A. 电源电压为6V
B. L₁两端电压为4V
C. L₂两端电压为4V
D. L₁两端电压为2V

答案： B

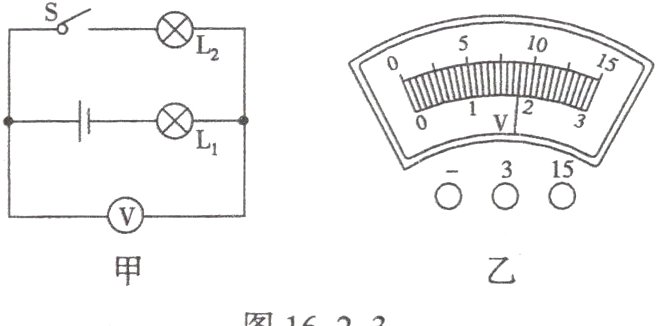

5. 如图16−2−3甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（ ）

图16−2−3
A. L₁两端电压为1.8V
B. L₂两端电压为4.2V
C. L₂两端电压为1.8V
D. L₁和L₂两端电压之和为6V

答案： A

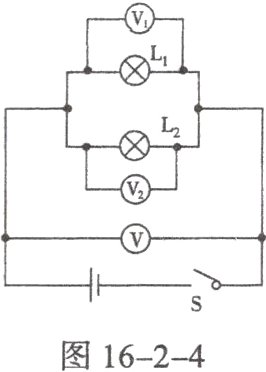

6. 在如图16−2−4所示的电路中，电源是由3节干电池串联组成的，S闭合后，电压表V的示数为____________V，电压表V₁的示数为____________V，电压表V₂的示数为____________V。

答案： 4.5、4.5、4.5

7. 如图16−2−5所示，开关S闭合，两个灯均正常发光，电流表A₁的示数为0.8A，电流表A₂的示数为0.5A，电压表的示数为8V。下列判断不正确的是（ ）

A. 通过灯L₁的电流为0.3A
B. 灯L₁两端的电压为8V
C. 灯L₂两端的电压为8V
D. 电源两端的电压为16V

答案： D
