《2025年中考备考课时练物理中考人教版》

8.如图18−4所示，将滑动变阻器的滑片P从某一位置移动到另一位置，电压表的示数由8V变为6V，电流表示数相应地由0.4A 变为0.6A,那么定值电阻R的电功率改变量为(不计温度对电阻的影响,电源电压保持不变)(　　　)
　
A.0.4W　　　　B.0.8W
　
C.2W　　　　　D.4W

答案： A

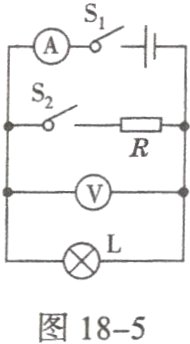

9.如图18−5所示，电源电压保持不变,闭合开关S₁和S₂，灯L正常发光,则断开开关S₂时(　　　)

　
A.电流表示数变小,灯L仍然正常发光
　
B.电流表示数变大,灯L变亮
　
C.电压表示数变大,灯L的实际功率变小
D.电压表示数不变,电路的总功率变大

答案： A

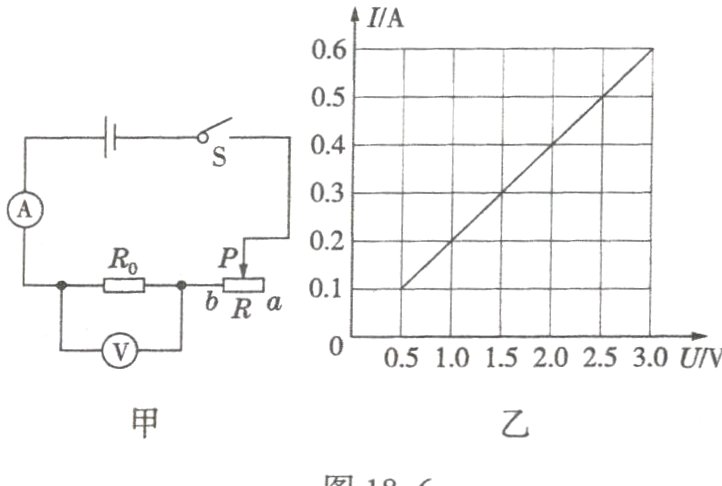

10.如图18−6甲所示的是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图像可知(　　　)

 图18−6
A.电阻R₀两端电压与通过R₀的电流成反比
B.R₀的电阻值是25Ω
　
C.该电路最小功率为0.3W
　
D.滑动变阻器R的最大阻值为5Ω

答案： C

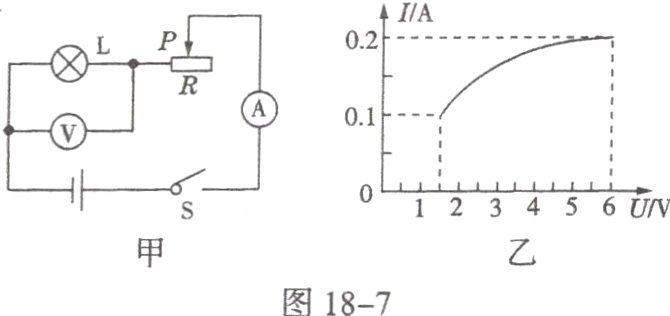

11.如图18−7甲所示，电源电压保持不变，小灯泡的额定电压为6V。闭合开关S后，当滑片P从R的一端滑至另一端的过程中，小灯泡的I - U关系图像如图乙所示。则小灯泡的额定功率为______W,电源电压为________V,滑片在最右端时，滑动变阻器的电功率为______W.
　

答案： 1.2 60 0.45

12.有两个电阻,R₁=5Ω,R₂=10Ω,如果把它们串联接人电路中，则通过它们的电
　流之比I₁:I₂=________，它们消耗的电
　功率之比P₁:P₂=________。

答案： 1:1 1:2

13.如图18−8所示的电路中,灯L₁、L₂上分别标有“6V　4W”“6V3W”的字样，当开关S闭合时,灯L₁、L₂都能发光,则甲、乙两电压表的示数之比是________,L₁、L₂消耗的电功率之比为________。(不考虑温度对灯丝电阻的影响)

答案： 4:7 3:4

14.如图18−9所示的是测定小灯泡电功率的实验电路。闭合开关S,使滑动变阻器的滑片P向左不断移动，则电流表的示数__________，小灯泡消耗的电功率____________。(均选填“增大”“不变”或“减小”)

答案： 增大 增大
